   首页 - 产品展厅 - 产品介绍
带信号功能型电磁阀(ZCX)
  产品名称: 带信号功能型电磁阀(ZCX)
  产品型号: ZCX


  咨询电话:021-51602595 黄经理
 相关产品
 二位三通电磁阀(ZC2/3)
 水下电磁阀(SLDF)
 带信号功能型电磁阀(ZCX)
 真空电磁阀(ZCA)


【产品名称:带信号功能型电磁阀】

【产品型号:ZCX】

【产品介绍】:
ZCX带信号功能型电磁阀能反映电磁阀是处于开启或关闭状态。当阀打开时,信号公共线和开信号线接通;当阀关闭时,信号公共线和关信号线接通。

【工作原理】:
ZCX带信号功能型电磁阀的电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

【产品特点】:
1、性能稳定。
2、线圈不易烧毁。
3、活塞结构、密封性能好。
4、有判断阀是否打开或关闭的功能。

【信号反馈】:

☆当电磁阀打开时,信号公共线和开信号线接通;

☆当电磁阀关闭时,信号公共线和关信号线接通。



☆常闭型:电磁阀正常在关闭状态下。当线圈通电,产生电磁力将活动铁芯吸上,阀口开启,呈通路状态。当线圈断电,磁场消失,活动铁芯复位,呈关闭状态。

☆常开型:电磁阀正常在开启状态下。当线圈通电时,产生磁力,衔铁在磁力作用下下移,阀门关闭。当线圈断电后,磁力为零,由于弹簧作用上升,主阀打开,阀门开启。

【主要技术参数】:

产品规格:

DN15DN1000

阀体材质:

铸钢体、不锈钢(铸钢体不能用在腐蚀流体上)

适用介质:

水、气、油、蒸汽、燃气、腐蚀流体等

温度范围:

-60+200

介质粘度:

小于50C St(大于时需定制)

防护性能:

防水、防爆(Exd IICT5)、防腐

接线方式:

接线座式;引线式;插头式

控制方式:

常开、常闭

电源电压:

DC12127V; AC36380V

连接方式:

内螺纹、法兰(外螺纹和特殊接口可定做或加转接头)

量:

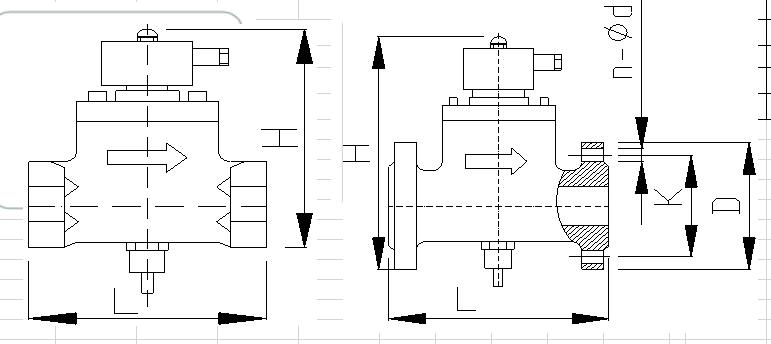

【外形尺寸】:




规格型号公称通径内螺纹连接法兰连接
G螺纹LHLHDKn-Φd
DN11M83558




DN22M83558




DN331/840100




DN441/840100




DN551/444112




DN661/444112




DN771/444112




DN881/444112




DN10103/872138




DN15151/2721389517295654-14
DN20203/4 84150110182105754-14
DN2525198158120194115854-16
DN32321-1/41201781402201401004-18
DN40401-1/21401921522351481104-18
DN505021502101702551551254-18
DN6565


2303001801458-18
DN8080


2503261901608-18
DN100100


2903752301908-23
DN125125


4005202702208-24
DN150150


4805352802408-24
DN200200


60058034029512-23
DN250250


63068040535512-25
DN300300


70073046041012-25
