中温电磁阀(100℃~200℃)
  产品名称: 中温电磁阀(100℃~200℃)
  产品型号: ZCZP


  咨询电话:021-51602595 黄经理
 相关产品
 中温电磁阀(100℃~200℃)
 蒸汽电磁阀(100℃~300℃)
 高温电磁阀(200℃~600℃)


【产品名称:中温电磁阀】

【产品型号:ZCZP】

☆常闭型:电磁阀正常在关闭状态下。当线圈通电,产生电磁力将活动铁芯吸上,阀口开启,呈通路状态。当线圈断电,磁场消失,活动铁芯复位,呈关闭状态。

☆常开型:电磁阀正常在开启状态下。当线圈通电时,产生磁力,衔铁在磁力作用下下移,阀门关闭。当线圈断电后,磁力为零,由于弹簧作用上升,主阀打开,阀门开启。

【产品介绍】:
ZCZP中温电磁阀电磁部分、密封件部分用耐温电工材料,适合蒸汽温度在220℃使用。适用范围于以蒸汽为加热介质,进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸染机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制区。

【工作原理】:
    ZCZP中温电磁阀的电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

【产品特点】:
1、耐磨:选材合理,阀杯和导向套间利用流体的润滑作用,减少磨损,提高寿命。
2、耐冷凝:蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。
3、耐热:电磁部分、密封件部分用耐高温电工材料和密封材料,并应用了隔热措施。



主要参数】:

项目

说明

工作介质

蒸汽及其它无腐蚀性气体

介质温度(

100200

公称压力(MPa

1.6

工作压差(MPa

0.051.6

0.101.6

电源电压

AC220V其余规格可作特殊订货

使用寿命(万次)

≥10

≥5

≥3

公称通径(mm

15

20

25

32

40

50

65

80

100

125

150

额定流量系数(KV

2.8

5

8.5

12

18

28

45

70

110

180

250

泄漏量(ml/min

1.5

3

4.5

6

9

17

28

40

功耗

50VA

防爆标志

DIIBT4

防爆证编号

CE991010

出线口接头

内螺纹M20×1.5

环境温度

-40+60

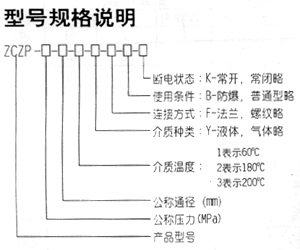

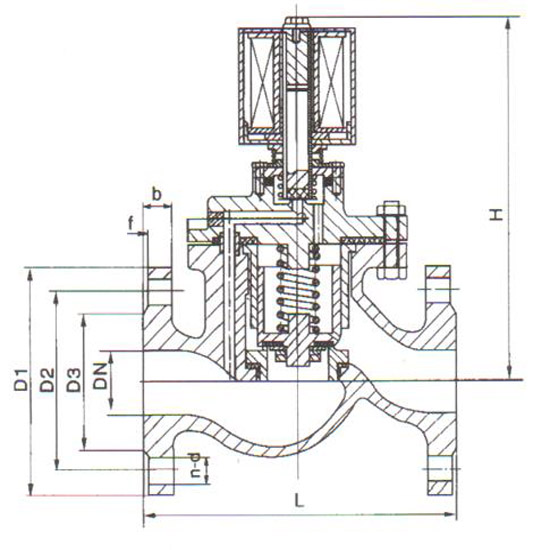

【安装尺寸】:


公称通径
DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

148

92

1/2

176

130

65

65

46

14

2

4-Φ14

20

148

92

3/4

181

150

105

75

56

16

2

4-Φ14

25

148

110

1

210

160

115

85

65

16

3

4-Φ14

32

182

120

11/4

221

180

140

100

76

18

3

4-Φ18

40

182

140

11/2

230

200

150

110

84

18

3

4-Φ18

50

192

162

2

252

230

165

125

99

20

3

4-Φ18

65




265

290

185

145

118

20

3

4-Φ18

80




276

310

200

160

132

20

3

8-Φ18

100




373

350

220

180

156

22

3

8-Φ18

125




416

400

250

210

184

22

3

8-Φ18

150




440

480

285

240

211

24

3

8-Φ22

安装须知

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

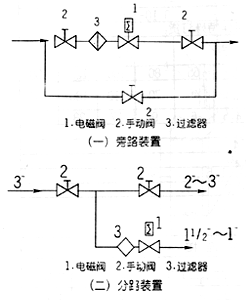

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表,以便观察管道压力。

使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物,注意不要损坏密封面。

4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,现和阀座研磨。

7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。

订货须知

☆订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。

☆电磁阀正常工作时的电压为220(正22 负15)V,如超过此范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货。

☆阀门的开通时间达12小时以上,请选用开式电磁阀。当使用环境周围有易燃易爆品请选用防爆型电磁阀。(防爆型结构如下图三)
