燃气紧急切断阀(ZCRB)
  产品名称: 燃气紧急切断阀(ZCRB)
  产品型号: ZCRB


  咨询电话:021-51602595 黄经理
 相关产品
 燃气紧急切断阀(ZCRB)


【产品名称:燃气紧急切断阀】

【产品型号:ZCRB】

【产品介绍】:
ZCRB燃气紧急切断阀(燃气电磁阀)在城市或工厂的燃气供应管网内安装此系列燃气快速切断阀,可在中央控制室内集中控制,远距离遥控紧急关闭事故现场的管线燃气供应。燃气管路系统检修、排除故障时切断燃气。

【工作原理】:
    ZCRB燃气紧急切断阀与可燃气体泄漏检测仪连接。当仪器检测到可燃气体泄漏时,自动、快速关闭主供气阀门,切断燃气的供给,及时制止恶性事件的发生。与热力设备的极限温度(压力)安全控制器连接,当设备内检测点的温度或压力超过设定极限数值,自动关闭供气阀门,停止燃气供给。与高层建筑的中央消防报警系统连接,当大厦发生火警时,自动切断大厦内的燃气供应,防止煤气爆炸的发生。

【安装和配套】:
      普通型(防爆型)燃气快速切断阀通常安装在被监控区室外的主供气管道上。安装时请注意阀体上标明的气流方向。安装好后,先泄压,然后将手动拉起操作杆直到卡住,阀门开启,手动接通电源(小于5秒的脉冲通电时间),阀门关闭。必须动作数次,动作无误后方可投入使用。并定期检查动作的可靠性。产品电源接线务必要接地,防爆接地线为黑色。

【紧急切断后复位操作】:
    当阀门被切断,管道漏气故障排除后,工作人员需要手动复位时,用力向上提拉 手动复位杆,听到“咔”的一声,说明阀门完全被打开。此时,即使松开手,也不会被切断。(除非再给阀门线圈通电)。

【产品特点】:
1、防火结构:当软密封材料被烧坏后,金属密封面仍能保持密封,避免火灾扩大。
2、阀座密封面材料为尼龙塑料提高了密封性能,避免了金属密封旋转摩擦产生静电,引起的火花。
3、当软密封材料被高温烧毁,其金属密封仍能保证阀门紧闭密封,从而形成了软硬双重密封结构,密封性能好。
4、防静电结构:当内密封体旋转摩擦产生静电时,利用一个导电装置和大地连通,从而避免静电导致天然气火灾。
5、采用弹性V形聚四氟乙烯作为动密封填料,填料密封性能随介质压力上升而增强,即具有自密封性能,无需人工维护。



技术参数:

工作状态

通电关闭,手动复位

工作介质

煤气、天然气、液化石油气等可燃性气体,也可以适用于空气、水液等普通介质

介质温度

≤70

公称压力 Mpa

1.6

2.5

4.0

工作压差 Mpa

0-0.004(常用形式)   0-0.010.1-1.60.1-4.0(特殊形式)

电源电压

AC220VAC380VAC24VDC24VDC220V其余规格可作特殊订货

额定流量系数 KV

JB/T7352-94规定

泄漏量 ml/min

JB/T7352-94·F规定

公称通径 mm

DN10-DN450

防爆标志

ExmIIT4

防爆证编号

GYB071325X

出线口接头

内螺纹M20×1.51.5米防爆引线

环境温度

-5+40(不结冻)

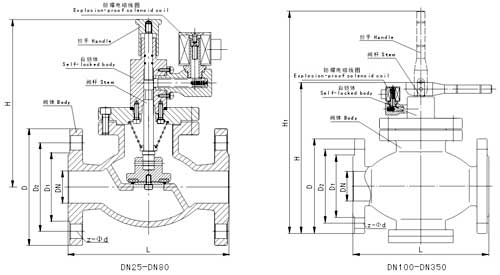

安装尺寸:


公称通径

DN(mm)

寸(mm

管接头

D

D1

D2

d2

f2

b

L

H

H1

Z-фd

50

160

125

100

88

4

20

230

346

359

4-18

R1/4

65

180

145

125

-

-

-

290

337

354

-

80

195

160

135

121

4

22

310

445

465

8-18

100

230

190

160

150

4.5

24

350

590

623

8-22

150

300

250

218

204

4.5

28

444

-

580

8-25

R1/2

200

360

310

278

260

4.5

30

559

-

645

12-25

250

425

370

332

313

4.5

32

622

-

750

12-30

300

485

430

390

364

4.5

36

711

-

1100

16-30

350

550

490

448

422

5

40

838

-

1380

16-34

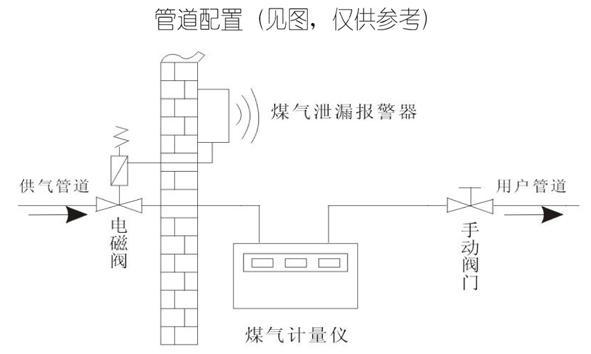

安装示意图:
