液用电磁阀(黄铜、铸钢、不锈钢)
  产品名称: 液用电磁阀(黄铜、铸钢、不锈钢)
  产品型号: ZCS


  咨询电话:021-51602595 黄经理
 相关产品
 液用电磁阀(黄铜、铸钢、不锈钢)


【产品名称:液用电磁阀】
【产品型号:ZCS】
【产品介绍】:
ZCS液用电磁阀先导膜片式结构,利用压差打开电磁阀,流量通径大,膜片采用多种橡胶材质,是适用于以水或液体为工作介质,也适用高粘度的油品,可自动化控制或远程控制工作介质管路的通断。可自动化控制或远程控制水、油、液体等工作介质管路的通断。
【工作原理】:
    ZCS液用电磁阀的电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。
☆常闭型:电磁阀正常在关闭状态下。当线圈通电,产生电磁力将活动铁芯吸上,阀口开启,呈通路状态。当线圈断电,磁场消失,活动铁芯复位,呈关闭状态。
☆常开型:电磁阀正常在开启状态下。当线圈通电时,产生磁力,衔铁在磁力作用下下移,阀门关闭。当线圈断电后,磁力为零,由于弹簧作用上升,主阀打开,阀门开启。
【产品特点】:
1、膜片式结构,适合高粘度的油品等介质。
2、设计紧凑、精巧美观,温升低、无噪音、零泄漏。
3、膜片采用多种橡胶材质,以适用不同流体的开关控制。
4、流量通径大,可大量的适用于相应流量和压力的系统中。
5、先导膜片式结构,利用压差打开电磁阀,减轻膜片的损伤度。

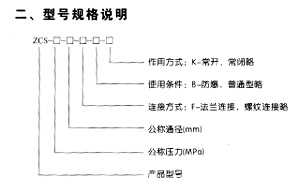

【型号说明】:


【技术参数】:

工作介质

水、粘度≤4°E的油及其它非腐蚀性流体

介质温度

≤60

公称压力(MPa

1.0

工作压差(MPa

0.051.0

0.11.0

0.151.0

电源电压

AC220V其余规格可作特殊订货

额定流量系数(kv

JB/T352-94规定

泄漏量(ml/min

JB/T352-94-F规定

公称通径(mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

功耗

36VA

50VA

【电磁线圈】:

防爆标志

dBT4

防爆证编号

CE991010

出线口接线

内螺纹M20×1.5

环境温度

-40-+60

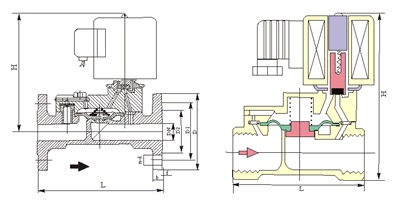

【安装尺寸】:


公称通径DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

n-d

b

f

15

112

80

1/2

20

119

80

3/4

25

130

90

1

130

160

115

85

65

φ4-14

16

3

32

137

140

11/4

137

180

140

100

76

φ4-18

18

3

40

152

156

11/2

152

200

150

110

84

φ4-18

18

3

50

164

180

2

164

230

165

125

99

φ4-18

20

3

65

222

290

185

145

118

φ4-18

20

3

80

253

310

200

160

132

φ8-18

22

3

100

260

350

220

180

156

φ8-18

24

3

125

315

400

250

210

184

φ8-18

26

3

150

350

480

285

240

211

φ8-22

26

3

200

390

600

340

295

266

φ8-22

26

3

250

430

730

395

350

319

φ12-22

28

3

300

480

850

445

400

370

φ12-22

28

4

350

605

980

505

460

429

φ16-23

30

4
