【产品名称：自力式压力调节阀】
【产品型号：V230】
V230自力式压力调节阀主要应用于蒸汽和其他工业流体的压力、温度、流量控制，工作时无需借助外界能源，可依靠介质本身进行调节。该产品内置波纹管平衡式结构，调节性能好，对介质变化反应灵敏。该系列产品可配套成系统，通过产品本身的性能，增加系统的效率和稳定性。
【产品介绍】：
V230自力式压力调节阀由调节阀、执行器、指挥器组成，是一种无需外来能源而只依靠被介质自身的压力变化进行自动调节压力的产品，可用于非腐蚀性（最高温度350℃）的液体、气体和蒸汽等介质的压力控制装置。适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
【工作原理】：
V230自力式压力调节阀是利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。
【产品特点】：
1、采用标准模块化设计。
2、结构紧凑，性能可靠，免于维护。
3、通过组合件，可以进行多项组合控制。
4、内置波纹管，具有压力平衡结构，灵敏度高。
【型号、规格】：
类别 | 压力控制调节阀 | 阀前压力调节阀 | 阀后压力调节阀 | 硬密封 | 软密封 | 硬密封 | 软密封 | 型号 | V230 D13 | V231 D13 | V230 D12 | V231 D12 | 规格 | DN15-250 |
【技术参数和性能指标】： 公称通径mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 额定流量系数Kvs | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 630 | 公称压力MPa | 1.6；4.0 | Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.45 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | 最高工作温度℃ | V230 V231 | 液体≤140；气体≤80 | 硬密封 V230 | 配隔离罐≤200 |
配隔离罐和加长件≤300 |
配隔离罐和散热片≤200 | 压力平衡元件 | 波纹管 | 滚动膜片 | 法兰标准 | DIA（亦可按用户要求提供法兰标准） | 阀体材质 | PN16：铸铁（工作温度≤200℃）； PN4.0：铸钢、铸不锈钢（工作温度≤350℃） | 阀芯材质 | 不锈钢；软密封为不锈钢镶嵌橡胶圈 | 最高工作压力MPa | 公称压力（注意△Pmax及工作压力与工作温度的关系） |
【允许泄漏量】：
控 制 精 度 | ±3% | 允许泄漏量
（在规定试验条件下）1/h | 硬密封 | 4×10-4×阀额定容量 | 软密封 | DN20～50 | DN65～125 | DN150～200 | 10气泡/min | 20气泡/min | 40气泡/min |
【允许压差】： 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 最大允许压差 | PN16 | 1.6 | 1.5 | 1.2 | 1.0 | PN40 | 2.0 | 最小允许压差 | 0.08 | 1.0 |
注：
1、 液体＞140℃、气体＞80℃时阀倒装；
2、 Z值：噪音衡量系数，该值用来衡量噪音大小.

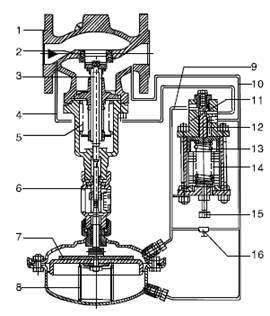

【结构简图】：
1 | 阀体 | 2 | 阀座 | 3 | 阀 | 4 | 阀前压力P1导压管 | 5 | 平衡波纹管 | 6 | 行程显示件 | 7 | 膜片 | 8 | 弹簧 | 9 | 操作压力Ps导压管 | 10 | 阀后压力P2导压管 | 11 | 指挥器 | 12 | 指挥器阀芯 | 13 | 弹簧 | 14 | 波纹管 | 15 | 调节螺钉 | 16 | 可调针阀 |
【执行器技术参数】： 有效面积cm3 | 250 | 压力设定范围 MPa | 0.8-2;1.5-4;3-10;8-40;30-100;80-300;200-600;500-1500;1000-4500 | 上、下膜室允许压差 MPa | 0.4 | 材 质 | 膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维 | 控制管线、接头 | 铜管或钢管10×1 ； 卡套式接头R1/4〃 |
注：1.滚动膜片材质分EPDM和FKM两种，EPDM适用于水，蒸汽及气体。FKM适用于油、水、蒸气及气体。
2.介质液体>140℃、气体>80℃时阀倒装。

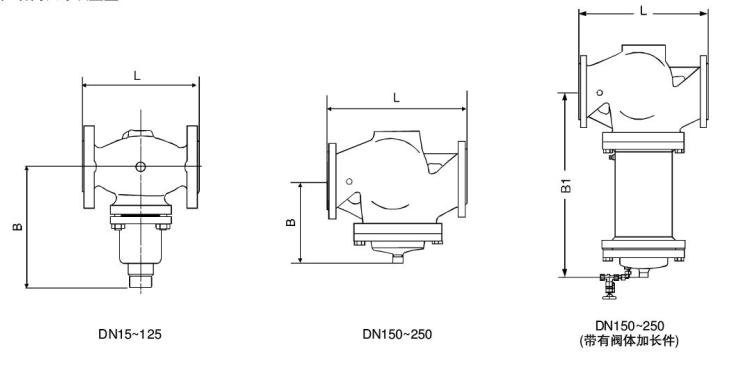

【尺寸及重量】：
DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | L (mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | B (mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 326 | 354 | 404 | 重量(Kg) | 6.2 | 6.7 | 9.7 | 13 | 14 | 17 | 29 | 33 | 60 | 70 | 80 | 140 | 220 | B1 (mm) | - | - | - | - | - | - | - | - | - | - | 630 | 855 | 1205 | 重量(Kg) | - | - | - | - | - | - | - | - | - | - | 140 | 210 | 300 |
|
