【产品名称：自力式温度调节阀】
【产品型号：V230W】
V230W自力式温度调节阀主要应用于蒸汽和其他工业流体的压力、温度、流量控制，工作时无需借助外界能源，可依靠介质本身进行调节。该产品内置波纹管平衡式结构，调节性能好，对介质变化反应灵敏。该系列产品可配套成系统，通过产品本身的性能，提高系统的效率和稳定性。
【产品介绍】：
V230W自力式温度调节阀是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。适用于非腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自动控制，应用在城市供热、供暖系统及石化、印染、制药、锅炉等工业部门。
【工作原理】：
V230W自力式温度调节阀由控制阀门和一个带定点调节的温控器组成。适用于非腐蚀性的液体、气体和蒸汽，在各种加热系统中起温度控制的作用，当被控介质温度升高时，控制阀关闭。
【产品特点】：
1、采用标准模块化设计。
2、结构紧凑，性能可靠，免于维护。
3、通过组合件，可以进行多项组合控制。
4、内置波纹管，具有压力平衡结构，灵敏度高。
5、采用定点调整器，质量可靠，具有超温保护功能。
【主要零件材料】： 阀体 | ZG230—45 | ZG1Cr18Ni9Ti | 阀座 | ZG1Cr18Ni12Mo2Ti | Cr18Ni12Mo2Ti | 阀芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti | 波纹管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti | 平衡波纹管 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti | 温包 | H62 | 1Cr18Ni9Ti | 毛细管 | H62 | 1Cr18Ni9Ti | 接头 | 35 | 1Cr18Ni9Ti |
【主要技术参数】： 公称通径DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 公称压力PN(Mpa) | 1.6 4.0 | 额定流量系数（KV） | 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 双座 |
|
| 12 | 22 | 33 | 53 | 53 | 132 | 209 | 330 | 528 | 836 | 1210 | 套筒 |
|
| 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 额定行程(mm) |
| 6 | 8 | 10 | 14 | 20 | 35 | 允许最大压差(Mpa) | 1.6 | 1.5 | 0.5 | 温度调节范围(°C) | 0~70、50~120、100~170、150~220、200~270 | 调节精度（%） | ±5 | 允许超载值（°C） | 分别为上述温度调节范围上限加50 | 使用环境温度（°C） | -40~+80 | 安装接头（M） | G1” | 毛细管长度（M） | 3、5 | 允许
泄漏量 | 硬密封（1/h） | 双座、套筒：5×10-3×阀额定容量（II级）
单座：10-4×阀额定容量（IV） | 软密封（m1/min） | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | 11.10 |

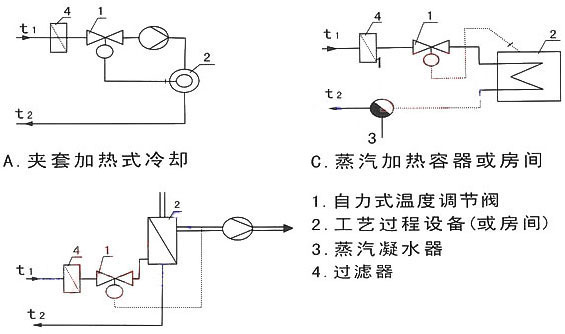

【各种场合应用实例】：

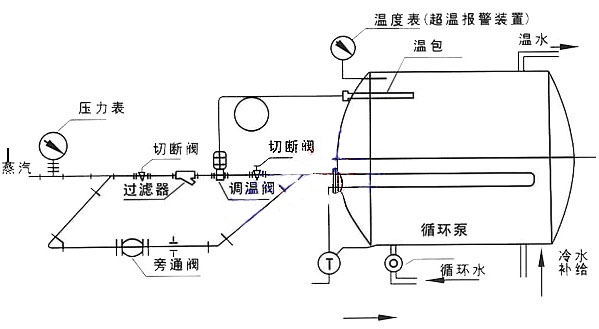

【现场安装图】：

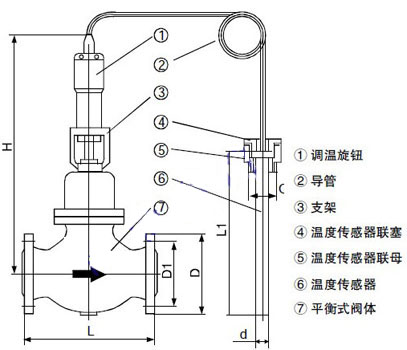

【外形结构图、外形尺寸】：
DN (mm) | D (mm) | D1 (mm) | 螺栓孔 (n-Φ) | L (mm) | d (mm) | L1 (mm) | H(mm) | G (in) | 导管长 (m) | 32 | 135 | 100 | 4-Φ18 | 180 | 25 | 430 | 380 | 11/4″ | 3 | 40 | 145 | 110 | 4-Φ18 | 200 | 25 | 430 | 410 | 11/4″ | 3 | 50 | 160 | 125 | 4-Φ18 | 230 | 25 | 430 | 450 | 11/4″ | 3 | 65 | 180 | 145 | 4-Φ18 | 290 | 25 | 430 | 490 | 11/4″ | 3 | 80 | 195 | 160 | 8-Φ18 | 310 | 25 | 430 | 530 | 11/4″ | 3 | 100 | 215 | 180 | 8-Φ18 | 350 | 25 | 430 | 560 | 11/4″ | 3 | 125 | 245 | 210 | 8-Φ18 | 395 | 25 | 550 | 600 | 11/4″ | 4 | 150 | 280 | 240 | 8-Φ23 | 470 | 25 | 550 | 640 | 11/4″ | 4 | 200 | 335 | 295 | 12-Φ23 | 600 | 25 | 550 | 690 | 11/4″ | 4 | 250 | 400 | 355 | 12-Φ23 | 630 | 25 | 550 | 720 | 11/4″ | 4 |
注：
1、D、D1、n-Φ为PN1.6MPa法兰接口尺寸；
2、如用户需要PN2.5MPa产品或口径为DN15、DN20、DN25、DN300的产品，请向我公司查询尺寸；
3、阀体材质：普通铸铁、球墨铸铁、铸钢。
【许用介质与温度的关系】： 阀体材质 | 公称
压力
（MPa） | 介质温度℃ | ≤150 | ≤200 | ≤250 | ≤300 | ≤350 | ≤400 | ≤425 | ≤450 | 最大工作压力（MPa） | HT200 | 1.0 | 1.0 |
|
|
|
|
|
|
| 1.6 | 1.6 | 1.5 |
|
|
|
|
|
| ZG230-450 | 1.6 | 1.57 | 1.52 | 1.44 | 1.28 | 1.12 | 0.88 | 0.72 |
| ZG1Cr18Ni9Ti | 1.6 | 1.6 | 1.6 | 1.4 | 1.25 | 1.1 | 1.0 | 0.9 | 0.75 | ZG0Cr18Ni12Mo2Ti | 4.0 | 4.0 | 4.0 | 3.6 | 3.2 | 2.8 | 2.5 | 2.2 | 1.9 | 6.4 | 6.4 | 6.4 | 5.6 | 5.0 | 4.5 | 4.0 | 3.6 | 3.0 |
|
