二通内螺纹铜旋塞阀(X13W-10T)
  产品名称: 二通内螺纹铜旋塞阀(X13W-10T)
  产品型号: X13W-10T


  咨询电话:021-51602595 黄经理
 相关产品
 二通内螺纹铜旋塞阀(X13W-10T)
 二通全铜法兰旋塞阀(X43W-10T)
 三通全铜法兰旋塞阀(X44W-10T)
 三通内螺纹铜旋塞阀(X14W-10T)


【产品名称:二通内螺纹铜旋塞阀】
【产品型号:X13W-10T】
【产品介绍】:
X13W二通内螺纹铜旋塞阀直通式结构,壳体采用全铜铸造,阀芯塞子均为铜材质,用于水、蒸汽、油品等。
【工作原理】:
X13T二通内螺纹铜芯旋塞阀是柱塞形的旋转阀,启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
【产品特点】:
1、不受安装方向的限制,介质的流向可任意。
2、适用于经常操作,启闭迅速、轻便、流体阻力小。
3、结构简单,相对体积小,重量轻,便于维修、密封性能好。
4、阀体、阀芯材料可根据使用情况随意更换,结构简单,密封性能好。
【主要性能规范】:

型号

公称压力
PN
MPa

试验压力PSMPa

适用介质

工作温度(

壳体

密封

X13W-1.0T

1.0

1.5

1.1

水、蒸气、油品

≤100

【零部件材料】:

零件名称

阀体

塞子

填料压盖

填料

X13W-1.0T

铸铜

铸铜

铸铜

油浸石棉盘根
柔性石墨

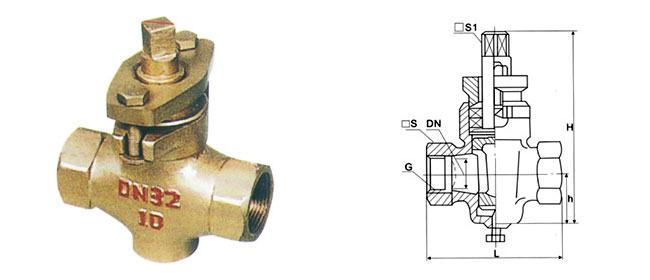

【产品尺寸】:

公称通径
DN
mm

管螺纹
G

尺寸(mm

L

□S

□S1

h2

H

15

1/2

85

30

12

26

99

20

3/4

90

36

16

34

124

25

1

110

46

18

38

133

32

11/4

130

55

18

45

152

40

11/2

150

60

26

55

212

50

2

170

75

28

74

260

65

21/2

220

90

32

82

295

80

3

250

105

36

125

327

100

4

300

140

46

135

425
