电动柱塞阀(UJ941SM-16C)
  产品名称: 电动柱塞阀(UJ941SM-16C)
  产品型号: UJ941SM-16C


  咨询电话:021-51602595 黄经理
 相关产品
 电动柱塞阀(UJ941SM-16C)


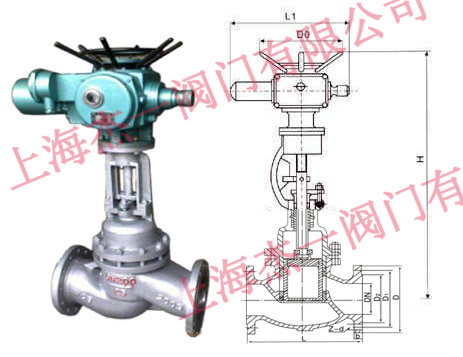

【产品名称:电动柱塞阀】
【产品型号:UJ941SM-16C】
【产品介绍】:
UJ941SM电动柱塞阀柱塞表面经过外圆磨床加工而成,密封环采用弹性强、耐磨性高的密封材料。规格:DN50~DN300、压力:PN16~PN64、温度:-20℃-500℃、材质:铸钢、不锈钢、铬钼钢、阀杆:不锈钢、介质:适用水、导热油、蒸汽、燃气、硝酸类。
【工作原理】:
 UJ941SM电动柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、电动执行器等零件组成。当电动执行器通电旋转,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而提高了阀门的密封性。
【产品特点】:
1、开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的密封材料,所以密封可靠,经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合,从而提高了阀门的密封性,杜绝了泄漏。
4、关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。
【产品尺寸】:


公称通径 DN(mm)

尺寸

L

D

D1

D2

b

Z-Φ d

H

H1

D0

UJ41H/Y-16C

15

130

95

65

45

14

4-14

145

157

100

20

150

105

75

55

14

4-14

149

165

120

25

160

115

85

65

14

4-14

166

184

120

32

180

135

100

78

16

4-18

187

213

160

40

200

145

110

85

16

4-18

208

236

180

50

230

160

125

100

16

4-18

234

268

220

65

290

180

145

120

18

8-18

284

330

240

80

310

195

160

135

20

8-18

314

358

280

100

350

215

180

155

20

8-18

365

427

320

125

400

240

210

185

22

8-18

401

475

360

150

480

280

240

210

24

8-23

415

505

400

200

600

335

295

265

26

12-23

508

626

450

250

650

405

355

320

30

12-25

590

740

500

300

750

460

410

375

30

12-25

1000

1160

560

350

787

520

470

435

34

16-25

1040

1210

640

400

914

580

525

485

36

16-30

1200

1400

720

UJ41H/Y-25C

15

130

95

65

45

16

4-14

145

157

100

20

150

105

75

55

16

4-14

149

165

120

25

160

115

85

65

16

4-14

166

184

120

32

180

135

100

78

18

4-18

187

213

160

40

200

145

110

85

18

4-18

208

236

180

50

230

160

125

100

20

4-18

234

268

220

65

290

180

145

120

22

8-18

284

330

240

80

310

195

160

135

22

8-18

314

358

280

100

350

230

190

160

24

8-23

365

427

320

125

400

270

220

188

28

8-25

401

475

360

150

480

300

250

218

30

8-25

415

505

400

200

600

360

310

282

34

12-25

508

626

450

250

650

425

370

332

36

12-30

590

740

500

300

750

485

430

390

40

16-30

1000

1160

560

350

787

550

490

448

44

16-34

1040

1210

640

400

914

610

550

505

48

16-34

1200

1400

720

【UJ941SM电动柱塞阀所需的力距参数表】:

DN(mm)尺寸(mm

U941SM-25(40) (N.m)

50

65

80

100

125

150

200

250

300

350

400

450

500

PN2.5

120

220

240

320

480

550

1100

1400

1500

1800

2400

3000

4000

PN4.0

250

300

340

500

600

1000

2000

2600

2800

3400

4000

5000

5800
