【产品名称：角式柱塞阀】
【产品型号：U44SM-16C】
【产品介绍】：
U44SM角式柱塞阀与直通式柱塞阀的工作原理完全相同，只不过是安装在管线中的位置不同，因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处，而角式柱塞阀正好装在这个部位，这样减少了接管弯头。
【工作原理】：
U44SM角式柱塞阀当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而提高了阀门的密封性。
【产品特点】：
1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的密封材料，所以密封可靠，经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合，从而提高了阀门的密封性，杜绝了内外泄漏。
4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

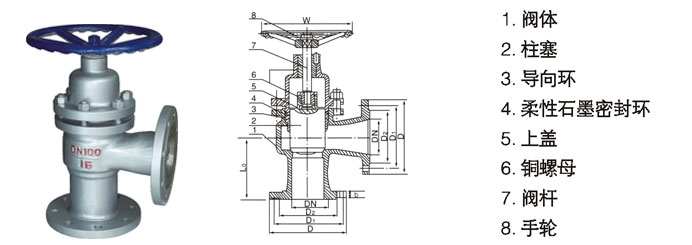

【产品尺寸】：
型号 | 公称通径 DN(mm) | 主要外形及连接尺寸(mm) | L0 | H | W | D | D1 | D2 | b | Z-Φ d | U(J)44SM-16cP | 15 | 65 | 190 | 100 | 95 | 65 | 45 | 12 | 4-14 | 20 | 75 | 210 | 100 | 105 | 75 | 55 | 12 | 4-14 | 25 | 80 | 220 | 120 | 115 | 85 | 65 | 12 | 4-14 | 32 | 90 | 250 | 140 | 135 | 100 | 78 | 13 | 4-18 | 40 | 100 | 280 | 160 | 145 | 110 | 85 | 13 | 4-18 | 50 | 115 | 300 | 180 | 160 | 125 | 100 | 13 | 4-18 | 65 | 145 | 320 | 200 | 180 | 145 | 120 | 15 | 4-18 | 80 | 155 | 340 | 240 | 195 | 160 | 135 | 17 | 8-18 | 100 | 175 | 420 | 280 | 215 | 180 | 155 | 17 | 8-18 | 125 | 200 | 440 | 320 | 240 | 210 | 185 | 19 | 8-18 | 150 | 240 | 530 | 350 | 280 | 240 | 210 | 21 | 8-23 | 200 | 300 | 610 | 400 | 335 | 295 | 265 | 23 | 12-23 | 250 | 325 | 730 | 520 | 405 | 355 | 295 | 27 | 12-25 | 300 | 375 | 850 | 640 | 460 | 410 | 385 | 28 | 12-25 | 350 | 394 | 970 | 460 | 520 | 470 | 435 | 30 | 16-25 | 400 | 457 | 1100 | 900 | 580 | 525 | 485 | 32 | 16-30 | 型号 | 公称通径 DN(mm) | 主要外形及连接尺寸（mm） | L0 | H | W | D | D1 | D2 | B | Z-Φ d | U(J)44SM-25cP | 15 | 65 | 190 | 100 | 95 | 65 | 45 | 14 | 4-14 | 20 | 75 | 210 | 100 | 105 | 75 | 55 | 14 | 4-14 | 25 | 80 | 230 | 110 | 115 | 85 | 65 | 14 | 4-14 | 32 | 90 | 260 | 140 | 135 | 100 | 78 | 15 | 4-18 | 40 | 100 | 260 | 160 | 145 | 110 | 85 | 15 | 4-18 | 50 | 115 | 290 | 180 | 160 | 125 | 100 | 17 | 4-18 | 65 | 145 | 320 | 200 | 180 | 145 | 120 | 19 | 8-18 | 80 | 155 | 370 | 240 | 195 | 160 | 135 | 19 | 8-18 | 100 | 175 | 420 | 280 | 230 | 190 | 160 | 21 | 8-23 | 125 | 200 | 460 | 320 | 270 | 220 | 188 | 25 | 8-25 | 150 | 240 | 530 | 350 | 300 | 250 | 218 | 27 | 8-25 | 200 | 300 | 610 | 400 | 360 | 310 | 282 | 31 | 12-25 | 250 | 325 | 730 | 520 | 425 | 370 | 345 | 33 | 12-30 | 300 | 375 | 850 | 640 | 485 | 430 | 408 | 36 | 16-30 | 350 | 394 | 970 | 760 | 550 | 490 | 465 | 40 | 16-34 | 400 | 457 | 1100 | 900 | 610 | 550 | 535 | 44 | 16-34 |
|
