【产品名称：柱塞式闸阀】
【产品型号：UZ41SM-16C】
【产品介绍】：
UZ41SM柱塞式闸阀是按照法兰闸阀的外形长度尺寸，柱塞表面经过磨床加工而成，密封环采用弹性强、耐磨性高的密封材料。 【工作原理】：
UZ41SM柱塞式闸阀当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而提高了阀门的密封性。
【产品特点】：
1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的密封材料，所以密封可靠，经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合，从而提高了阀门的密封性，杜绝了内外泄漏。
4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。
【性能规范】： 阀体材料 | 适用温度 | 适用介质 | 压力范围 | 铸钢 | ≤250℃ | 水、蒸汽、油品 | PN1.6-4.0MPa | 铸铁 | ≤180℃ | 水、蒸汽、油品 | PN1.6 | 不锈钢 | ≤200℃ | 硝酸、醋酸 | 通径范围 | 含钼不锈钢 | ≤200℃ | 氮、氢、尿素等 | DN15-400 |
【实验压力】： 实验项目 | 实验介质 | 实验压力 | 压强实验 | 水 | 1.5PN | 高压密封试验 | 水 | 1.1PN | 低压气密封试验 | 气 | 0.5-O.7MPa |

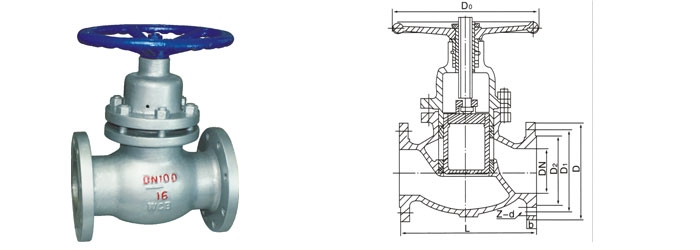

【主要连接、结构尺寸】：
公称通径 DN(mm) | 尺寸 | L | D | D1 | D2 | b | Z-Φ d | H | H1 | D0 | UJ41H/Y-16C | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 145 | 157 | 100 | 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 149 | 165 | 120 | 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 166 | 184 | 120 | 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 187 | 213 | 160 | 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 208 | 236 | 180 | 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 234 | 268 | 220 | 65 | 290 | 180 | 145 | 120 | 18 | 8-18 | 284 | 330 | 240 | 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 314 | 358 | 280 | 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 365 | 427 | 320 | 125 | 400 | 240 | 210 | 185 | 22 | 8-18 | 401 | 475 | 360 | 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 415 | 505 | 400 | 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 508 | 626 | 450 | 250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 590 | 740 | 500 | 300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 1000 | 1160 | 560 | 350 | 787 | 520 | 470 | 435 | 34 | 16-25 | 1040 | 1210 | 640 | 400 | 914 | 580 | 525 | 485 | 36 | 16-30 | 1200 | 1400 | 720 | UJ41H/Y-25C | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 145 | 157 | 100 | 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 149 | 165 | 120 | 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 166 | 184 | 120 | 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 187 | 213 | 160 | 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 208 | 236 | 180 | 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 234 | 268 | 220 | 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 284 | 330 | 240 | 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 314 | 358 | 280 | 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 365 | 427 | 320 | 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 401 | 475 | 360 | 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 415 | 505 | 400 | 200 | 600 | 360 | 310 | 282 | 34 | 12-25 | 508 | 626 | 450 | 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 590 | 740 | 500 | 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 1000 | 1160 | 560 | 350 | 787 | 550 | 490 | 448 | 44 | 16-34 | 1040 | 1210 | 640 | 400 | 914 | 610 | 550 | 505 | 48 | 16-34 | 1200 | 1400 | 720 |
|
