金属密封柱塞截止阀(UJ41H-16C)
  产品名称: 金属密封柱塞截止阀(UJ41H-16C)
  产品型号: UJ41H-16C


  咨询电话:021-51602595 黄经理
 相关产品
 金属密封柱塞截止阀(UJ41H-16C)
 柱塞式截止阀(UJ41H-16C)


【产品名称:金属密封柱塞截止阀】
【产品型号:UJ41H-16C】
【产品介绍】:
UJ41H金属密封柱塞截止阀是按照原有的截止阀连接长度尺寸,柱塞表面经过磨床加工而成,采用不锈钢为密封材料,用于高温蒸汽、导热油等介质。
【工作原理】:
UJ41H金属密封柱塞截止阀当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而提高了阀门的密封性。
【产品特点】:
1、动作迅速、扭矩小、开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损。
2、在阀门中柱塞与密封环间采用过盈配合,从而提高了阀门的密封性,杜绝了内外泄漏。
3、采用不锈钢为密封材料,所以密封可靠,经久耐用、耐磨、耐腐蚀。
4、关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。

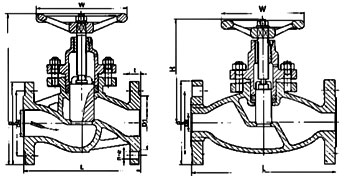

【结构尺寸】:


DN(mm)
尺寸(mm)

UJ41H-16C、Y、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

495

622

698

787

914

H

170

190

210

250

270

300

340

380

420

450

540

640

740

850

970

1100

W

100

100

120

140

160

180

200

240

270

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

K

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

D1

45

55

65

78

85

100

120

135

155

185

210

265

320

375

435

485

t

14

14

14

16

16

16

18

20

20

22

24

26

30

30

34

36

n-φ

4-14

4-14

4-18

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-23

12-25

12-25

16-25

16-30

重量(千克)

3.5

4.5

5.5

8

11.5

15

21

30

42

55

90

142

210

290

500


DN(mm)
尺寸(mm)

UJ41H(Y)-25C、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

495

622

698

787

914

H

170

190

200

230

260

280

300

370

400

420

510

590

710

830

950

1080

W

100

100

120

140

160

180

200

240

270

310

340

400

520

540

780

900

D

95

105

115

135

145

160

180

195

230

270

200

375

445

510

570

655

K

65

75

85

100

110

125

145

160

190

220

250

320

385

450

510

585

D1

39

50

57

65

75

87

109

120

148

175

203

259

312

363

421

473

t

16

16

16

18

18

20

22

22

24

22

30

38

42

46

52

58

n-φ

4-14

4-14

4-18

4-18

4-18

4-18

4-18

8-18

8-23

8-25

8-25

12-30

12-34

16-34

16-34

16-41

DN(mm)
尺寸(mm)

UJ41H-40C、Y、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

533

622

711

838

914

H

170

190

210

250

270

300

340

380

420

460

540

640

740

850

980

1100

W

100

100

120

140

160

180

200

240

280

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

610

K

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

550

D1

45

55

65

78

85

100

120

135

160

188

218

278

332

390

448

505

t

16

16

16

18

18

20

22

22

24

28

30

34

36

40

44

48

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-23

8-25

8-25

12-25

12-30

16-30

16-34

16-34

重量(千克)

3.5

4.5

5.5

8

11.5

15

21

30

42.5

57

91

150

220

300

550
