SG9000水锤吸纳器
  产品名称: SG9000水锤吸纳器
  产品型号: SG9000


  咨询电话:021-51602595 黄经理
 相关产品
 SG9000水锤吸纳器


【产品名称:水锤吸纳器】

【产品型号:SG9000】

【产品介绍】:
SG9000水锤吸纳器能在无需阻止流体流动的情况下,有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,从而达到消除具有破坏性的冲击波,起到保护之目的。

【工作原理】:

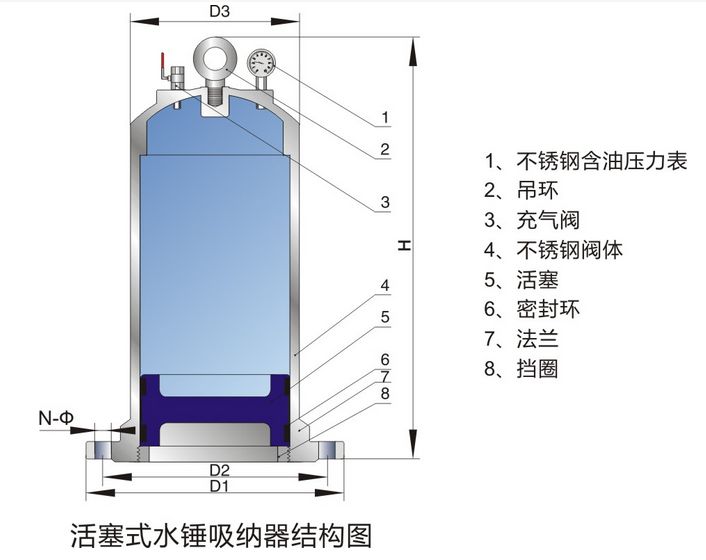

SG9000水锤吸纳器内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤消除器时,水击波作用于活塞上,活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。

【产品特点】:
1、结构简单,使用寿命长。
2、最大程度地避免因巨大的水锤冲力。


【主要零部件材料】:



零件名称

阀体、阀盖

活塞

密封圈

主要材料

不锈钢

铸铜、不锈钢

丁腈橡胶



【主要尺寸】:



DN

管径

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

2 1/2"

mm

15

20

25

32

40

50

65

H

1.6MPa

200

300

320

340

350

365

465

2.5MPa

220

320

340

355

380

385

485

DN

管径

3"

4"

5"

6"

8"

10"

12"

mm

80

100

125

150

200

250

300

H

1.6MPa

510

575

600

645

755

855

955

2.5MPa

520

585

600

645

755

855

955

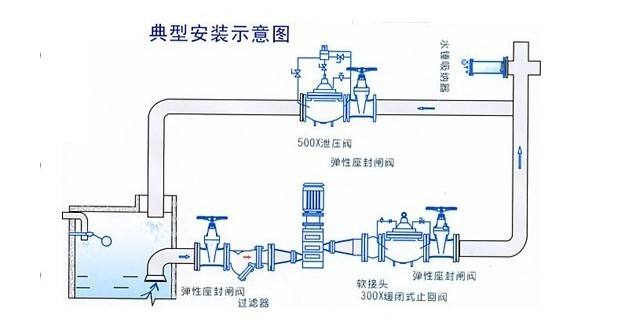

【安装示意图】:
