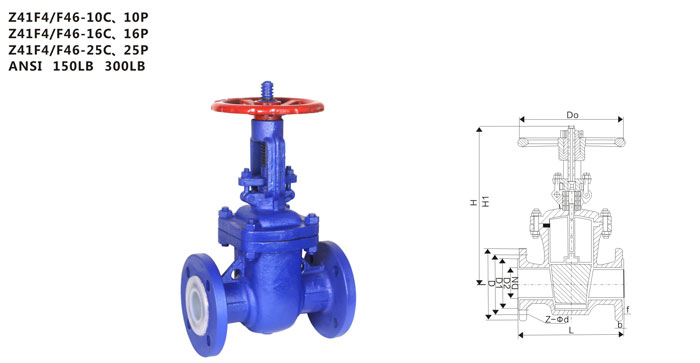

衬氟闸阀(Z41F46-16C)
  产品名称: 衬氟闸阀(Z41F46-16C)
  产品型号: Z41F46-16C


  咨询电话:021-51602595 黄经理
 相关产品
 衬氟闸阀(Z41F46-16C)


【产品名称:衬氟闸阀】
【产品型号:Z41F46-16C】
    上海杰一阀门Z41F46衬氟闸阀又称氟塑料衬里耐腐阀门,是将聚四氟乙烯树脂(或型材经加工)采用模压(或镶嵌)方法置于钢质或铁质的阀门承压件的内壁(同样的方法适用于各类压力容器及管路附件的内衬)或阀门内件的外表面,利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。
【产品介绍】:
    上海杰一阀门Z41F46衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸,强氧化剂,FEP 还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。广泛应用于水厂、电厂、化工、食品、造纸、医药等行业。
【工作原理】:
    Z41F46衬氟闸阀是一种最带见的启闭阀门,利用两侧面密封呈楔状的闸板来接通或截断管路中介质,楔式闸阀不允许微量开启在管路中作节流装置用,以免因高速流动的介质冲蚀而加快密封面的损坏。
【产品特点】:
1、整体包胶:闸板采用高品质的氟橡胶进行整体内、外包胶,不易脱落及弹性记忆佳。
2、平底式闸座:底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。
3、重量轻:本体采用高级球黑铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。
4、精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
【主要零部件材料表】:

零件名称
Part name

材料Material

  阀体Body
阀盖cover

铸钢cast steel、不锈钢 stainless steel、内衬liningF4F46

阀瓣Disc

优碳钢 Excellent carbon steel、不锈钢 stainless steel、衬liningF4F46

阀杆
Stem

2Cr13、不锈钢 Stainless steel

填料Packing

PTFE(F4)聚四氯乙烯

阀杆螺母
Stem nut

2HMN58-2-2

手轮
Handwheel

HT200

【技术规范】:

设计标准
Design criteria

GB12233

结构长度structure length

GB12221

法兰标准
flange standard


JB/T79-94

GB9113.1-26

检验试验Inspection test

GB/T9092-99

驱动方式
Drive mode

手动Manual、电动Electric、气动Pneumatic

【主要连接尺寸】:

公称通径
Nominal diameter

PN1.6(MPa)主要外形尺寸和连接尺寸main form and connection size

重量Weight

DN

L

D

D1

D2

f

b

Z-φd

D0

H1

H2

Kg

25

160

115

85

60

3

16

 4-φ14

120

135

160

9

32

180

135

100

70

3

18

  4-φ18

140

160

190

13

40

240

145

110

80

3

18

  4-φ18

160

170

210

25

50

250

160

125

100

3

20

  4-φ18

180

360

410

32

65

265

180

145

115

3.5

20

  4-φ18

200

380

445

38

80

280

195

160

130

3.5

22

  8-φ18

240

440

520

50

100

300

215

180

150

4

24

 8-φ18

280

500

600

68

125

325

245

210

180

4

26

 8-φ18

320

615

740

125

150

350

280

240

210

4

28

 8-φ23

360

680

830

170

200

400

335

295

260

5

32

 12-φ23

280

820

1020

210

250

450

405

355

318

5

34

 12-φ26

400

980

1230

280

300

500

460

410

375

5

36

 12-φ26

420

1150

1450

480

350

550

520

470

435

5

38

 16-φ26

450

1285

1635

620
