【产品名称：电动套筒调节阀】
【产品型号：ZDSM】
ZDSM电动套筒调节阀是根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。
【产品介绍】：
ZDSM电动套筒调节阀由套筒阀配用PS系列电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）和单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。
【产品特点】：
1、只需更换阀内件就能形成不同结构的阀门。
2、产品内件类型丰富，可以满足绝大多数工业自控系统的要求。
3、填料结构，保证了阀门阀杆部位密封的长期稳定可靠。
【内组织】：
阀芯形式：上导向单座套筒或双座套筒柱塞型阀芯。

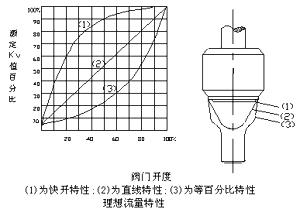

流量特性：等百分比特性，线性特性和快开特性。
材 料：1Cr18Ni9Ti，0Cr18Ni12Mo2Ti
【规格参数表】：
公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 阀座直径dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数Kv | 10 | 20 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | 行程mm | 16 | 25 | 40 | 60 | 100 | 允许压差△MPa | ≤公称压力`MPa | 基本误差% | ±2.5 | 回差% | 2.5 | 死区% | 1.0 | 始终点偏差% | ±2.5 | 额定行程偏差% | 2.5 | 允许泄漏量Q | Kv值的0.05% | 可调范围 | 50:1 | 配电动执行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL325 | 3810L | SA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC－160 | 公称压力介质温度阀体材料 | 1.6MPa | 常温-20℃~＋200℃ 铸铁HT200 | 4.0MPa | 常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 中温- 40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 6.4MPa | 常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
【安装尺寸】：
公称通径DN（mm） | L(mm) | H1(mm) | H(mm) | Rmm | PN(MPa) | 常温 | 中温 | 1.6 | 6.4 | 25 | 185 | 200 | 110 | 704 | 855 | 176 | 40 | 220 | 235 | 125 | 747 | 898 | 176 | 50 | 250 | 265 | 131 | 755 | 906 | 176 | 65 | 275 | 295 | 171 | 835 | 986 | 176 | 80 | 300 | 320 | 189 | 882 | 1033 | 176 | 100 | 350 | 400 | 208 | 920 | 1071 | 176 | 150 | 450 | 550 | 275 | 1117 | 1332 | 225 | 200 | 550 | 670 | 320 | 1310 | 1516 | 225 | 250 | 640 | 810 | 390 | 1420 | 1626 | 225 | 300 | 880 | 950 | 450 | 1520 | 1726 | 225 |
【型号编制说明】： Z | D | S | P | 40 | P | G | 自控阀门 | 执行机构类型： | 位移特征： | 阀门结构： | 公称压力： | 阀体材质： | 温度类型： |
| D：表示PS系列 | S：表示直行程 | P：表示单座 | 16：表示1.6MP | C：表示碳钢 | G：表示中温型 常温省略 |
| R：表示3810系列 |
| N：表示双座 | 40：表示4.0MP | P：表示不锈钢铸铁省略 |
|
| H：表示DKZ系列 |
|
| 64：表示6.4MP |
|
|
| C：表示ZAZ系列 |
|
|
|
|
|
|
