【产品名称：电动角型调节阀】
【产品型号：ZDSJ】
ZDSJ电动角型调节阀是根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。
【产品介绍】：
ZDSJ电动角型调节阀专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处，由于角式调节阀角式阀体无死角，便于吹扫，维护简单而广泛应用。可使用单座或者平衡式套筒阀瓣上，一些高压差场合也可以适用多级调节。可选择多弹簧气动薄膜机构或电动执行机构等。
【产品特点】：
1、产品内件类型丰富，可以满足大多数工业自控系统的要求。
2、适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。
3、阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小。
4、具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

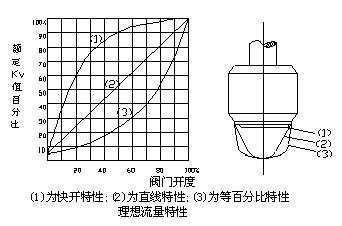

【流量特性】：
【规格参数表】： 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 阀座直径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
|
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | 允许压差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1.0 | 2.3 | 1.6 | 1.0 | 0.8 | 0.6 | 0.4 |
|
| 基本误差% | ±2.5 | 回差% | 2.5 | 死区% | 1.0 | 始终点偏差% | ±2.5 | 额定行程偏差% | 2.5 | 允许泄漏量Q | Kv值的0.1% | 可调范围 | 30:1 | 配电动执行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | 3810L | SA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | 公称压力，介质温度，阀体材料 | 1.6MPa | 常温-20℃～+200℃ 铸铁HT200 | 4.0MPa | 常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 6.4MPa | 常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |

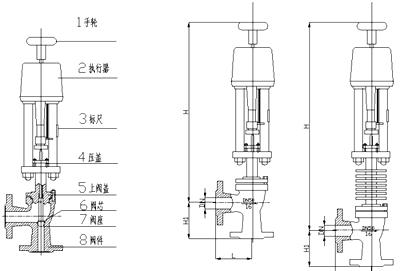

【安装尺寸】：
公称通径DN（mm） | L（mm） | H1mm | H（mm） | Rmm | 重量（kg） | PN（MPa） | 常温 | 中温 | PN1.6 MPa | 1.6 | 20 | 100 | 100 | 740 | 870 | 176 | 15.5 | 25 | 115 | 115 | 740 | 870 | 176 | 25 | 32 | 130 | 130 | 785 | 915 | 176 | 27.5 | 40 | 130 | 130 | 770 | 900 | 176 | 28.5 | 50 | 150 | 150 | 785 | 920 | 176 | 32.5 | 65 | 170 | 170 | 915 | 1080 | 225 | 59 | 80 | 190 | 190 | 975 | 1140 | 225 | 59 | 100 | 215 | 215 | 1035 | 1200 | 225 | 87 | 125 | 250 | 250 | 1145 | 1285 | 225 | 133 | 150 | 275 | 275 | 1200 | 1340 | 225 | 171 | 200 | 325 | 325 | 1255 | 1400 | 225 | 269 |
【型号编制说明】： Z | D | S | JP | 16 | C | G | 自控阀门 | 执行机构类型 | 位移特征： | 阀门结构形式： | 公称压力： | 阀体材质： | 温度类型： |
| D：表示PS系列 | S：表示直行程 | J：表示角形阀 | 16：表示1.6MPa | C：表示碳钢 | G：表示中温型常温省略 |
| R：表示3810系列 |
| P：表示单座 | 40：表示4.0MPa | P：表示不锈钢铸铁省略 |
| H：表示DKZ系列 |
|
| 64：表示6.4MPa |
|
| C：表示ZAZ系列 |
|
|
|
|
|
|
