【产品名称：气动法兰三偏心蝶阀】
【产品型号：D643H】
【产品介绍】：
D643H气动法兰三偏心蝶阀加以AT/GT系列气动执行器，可实现自动化或远程控制，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。 【工作原理】：
D643H气动法兰三偏心蝶阀是法兰三偏心蝶阀与气动执行器组成，利用压缩空气压力使执行器90度角旋转使执行器90度角旋转，而带动旋转阀体，从而打开和关闭阀门。并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件，实现开关量或比例式调节。 【产品特点】：
1、在阀杆的上、下部位装有衬套，而每个衬套产生的磨损和摩擦阻力很小。
2、采用三维偏心结构，阀座与蝶板几乎无磨擦，在关闭时阀门内部零件几乎无损伤。
3、具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有的密封性能。
4、阀体密封面采用堆焊合金钢或司太立硬质合金，硬密封蝶阀的密封面耐磨损，耐冲刷、耐腐蚀；使用寿命长。
5、开关力矩小，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠。可作启闭和调节设备用。 【可选择附件】：
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆调节型附件：电气定位器、气动定位器、电气转换器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
☆手动机构：HVSD手操机构 【主要技术参数】：
公称通经DN（mm) | 50～2000 | 公称压力PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | 泄漏率 | 符合GB/T13927-92标准 | 驱动方式 | 蜗轮传动、电动、气动、液动 |
【主要零部件材料】：
零件名称 | 材料 | 阀体 | WCB、合金钢、不锈钢、QT450-10 | 蝶板 | WCB、合金钢、不锈钢、QT450-10 | 阀轴 | 2Cr13不锈钢、合金钢 | 密封圈 | 不锈钢圈 | 填料 | 柔性石墨 |
【采用标准】：
制造标准 | JB/T 8527-97 | 法兰标准 | GB9113-2000 | 结构长度标准 | GB12221-89 | 检验标准 | GB/T 13927-92 |

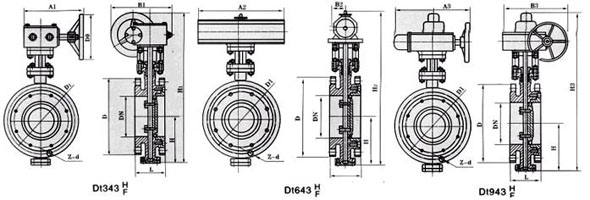

【主要外形连接尺寸】：
公称通经(DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | 1.0MPa | 1.6MPa | 2.5MPa | L | H1 | H | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | 50 | 108 | 350 | 112 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 65 | 112 | 370 | 115 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 | 80 | 114 | 380 | 120 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | 100 | 127 | 420 | 138 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 | 125 | 140 | 460 | 164 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 | 150 | 140 | 555 | 175 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 | 200 | 152 | 760 | 200 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 | 250 | 165 | 830 | 243 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 | 300 | 178 | 895 | 250 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 | 350 | 190 | 950 | 280 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 | 400 | 216 | 1190 | 305 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 | 450 | 222 | 1255 | 350 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 | 500 | 229 | 1305 | 380 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 | 600 | 267 | 1340 | 445 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 | 700 | 292 | 1520 | 480 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 | 800 | 318 | 1710 | 530 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 | 900 | 330 | 1810 | 580 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 | 1000 | 410 | 1960 | 650 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 | 1200 | 470 | 2250 | 760 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
|
