【产品名称：气动对夹三偏心蝶阀】
【产品型号：D673H-16C】

【产品介绍】：
D673H气动对夹三偏心蝶阀加以AT/GT系列气动执行器，可实现自动化或远程控制，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。

【工作原理】：
D673H气动对夹三偏心蝶阀是对夹三偏心蝶阀与气动执行器组成，利用压缩空气压力使执行器90度角旋转使执行器90度角旋转，而带动旋转阀体，从而打开和关闭阀门。并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件，实现开关量或比例式调节。

【产品特点】：
1、阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏。
3、具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封性能。
4、阀体密封面采用堆焊合金钢或司太立硬质合金，硬密封蝶阀的密封面耐磨损，耐冲刷、耐腐蚀；使用寿命长。

【可选择附件】：
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆调节型附件：电气定位器、气动定位器、电气转换器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
☆手动机构：HVSD手操机构

【主要技术参数】：

【主要零部件材料】：

【采用标准】：
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

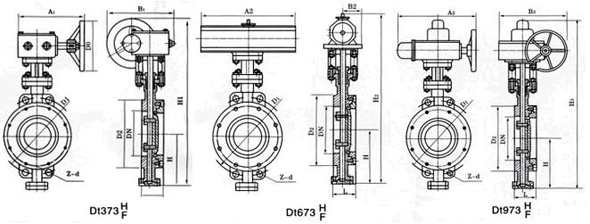

【主要外形连接尺寸】：
