氧气球阀(16-4硅黄铜、不锈钢)
  产品名称: 氧气球阀(16-4硅黄铜、不锈钢)
  产品型号: YQ41F、YQ47F


  咨询电话:021-51602595 黄经理
 相关产品
 氧气球阀(16-4硅黄铜、不锈钢)


【产品名称:氧气球阀】

【产品型号:YQ41F、YQ47F】

【产品介绍】:
YQ41F、YQ47F氧气球阀设计有防静电,耐火结构,各零部件在装配中严格进行脱脂处理。阀体等部件选用优质不锈钢并经酸洗、钝化,检查和试验用不含任何油脂的纯净自来水进行高压密封试验,用0.6Mpa气体做泄漏试验,阀门无泄漏。

【工作原理】:
YQ41F、YQ47F氧气专用球阀具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

【产品特点】:
1、各零部件在装配中严格进行脱脂处理。
2、操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。
3、在阀杆与阀体及阀杆与球体之间设置导电弹簧,具有防火防静电结构。

【产品其他参数】:

技术规范



设计依据GB
设计标准GB12237-89
结构长度GB12221-89
连接法兰GB/T 9113-2000 JB/T79-94
试验和检验JB/T 9092-99

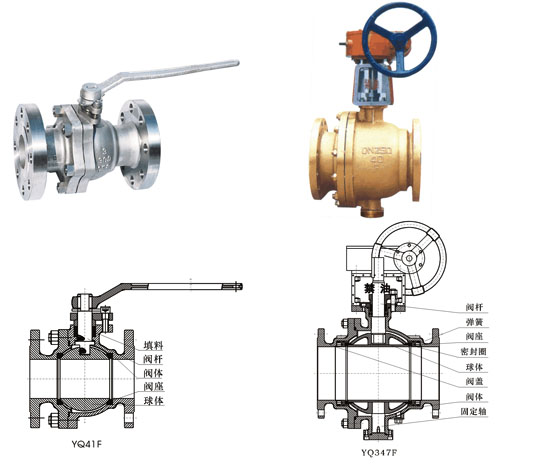

型号、材料及主要参数



产品型号YQ41F-16T~100TYQ41F-16P-100P
YQ47F-16T~100TYQ47F-16P-100P
阀体铜合金
球体铜合金
阀杆304
密封圈PTFE
阀座铜合金
填料PTFE+O形圈
适用介质氧气、氢气等
适用温度-29~150℃
蜗轮氧气专用球阀YQ后插入“3”表示,示例:YQ341F-16T
气动氧气专用球阀YQ后插入“6”表示,示例:YQ647F-25P
电动氧气专用球阀YQ后插入“9”表示,示例:YQ947F-40P






PN1.6MPa主要连接尺寸及重量:

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

140

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(㎏)

2.5

3

5

6

7

10

15

19

33

58

93

160

PN2.5MPa主要连接尺寸及重量:

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-

PN4.0MP主要连接尺寸及重量:

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250



320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-
