   首页 - 产品展厅 - 产品介绍
天然气升降式止回阀(H41N-25C)
  产品名称: 天然气升降式止回阀(H41N-25C)
  产品型号: H41N-25C


  咨询电话:021-51602595 黄经理
 相关产品
 天然气立式止回阀(H42N-25C)
 天然气旋启式止回阀(H44N-25C)
 天然气升降式止回阀(H41N-25C)


【产品名称:天然气升降式止回阀】
【产品型号:H41N-25C】
【产品介绍】:
H41N天然气升降式止回阀采用了聚四氟乙烯或尼龙塑料为密封面的材料,利用聚四氟乙烯或尼龙塑料在介质压力作用下产生的微量变形,提高了密封性能,减缓介质压力的冲击,防止静电而产生了火花,保护阀门及管道,适用燃气管道控制接通和裁断管路介质的启闭装置,阻止介质逆流。
【工作原理】:
H41N天然气升降式止回阀阀瓣利用流体压差和自身的重量实现升降,适用于大部分的罐内水平管路上,自动阻止介质逆流,保护上游设备,适用于液化石油气、天然气、煤气等介质的管路上,作单向流动装置。
【产品特点】:
1、阀门为全封闭结构,无动密封,不外泄。
2、阻力小,利用流体压差和自身的重量实现升降。
3、采用了聚四氟乙烯或尼龙塑料为密封面的材料,提高了密封性能。
4、阀瓣、阀杆均可以采用尼龙材质,以减轻阀瓣重量,适合低压的天然气。
【主要设计参数】:
☆设计、制造:GB/T12237-89
☆法兰连接:JB/T79-94、GB9113-2000
☆结构长度:GB12221-89
☆公称通径:DN15~DN200mm
☆公称压力:PN1.6、2.5、4.0MP。

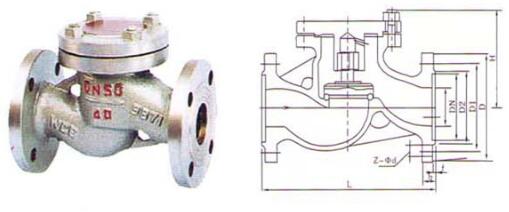

【主要外形尺寸】:



公称通径

DN(mm)

H41N-25型主要尺寸(mm)

重量

L

D

D1

D2

b

f

Z-фd

H

D3

(kg)

15

130

95

65

45

16

2

4-14

100

-

5

20

150

105

75

55

16

2

4-14

105

-

7

25

160

115

85

65

16

2

4-14

115

100

9

32

190

135

100

78

18

2

4-18

120

120

10

40

200

145

110

85

18

3

4-18

140

135

15

50

230

160

125

100

20

3

4-18

150

150

20

65

290

180

145

120

22

3

8-18

160

175

25

80

310

195

160

135

22

3

8-18

175

200

32

100

350

230

190

160

24

3

8-23

200

230

57

125

400

270

220

188

28

3

8-25

230

273

-

150

480

300

250

218

30

3

8-25

265

330

-

200

600

360

310

278

34

3

12-25

300

365

-
