【产品名称：对夹式衬氟蝶阀】
【产品型号：D371F46-16C】
【产品介绍】：
D371F46对夹式衬氟蝶阀适用在0℃～120℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压力容器及管路附件的内衬）或阀门内件的外表面。 【工作原理】：
D371F46对夹式衬氟蝶阀阀体、阀座与阀板内衬聚四氟乙烯一体化，阀门工作时，只有阀体内衬与蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的的弹性四氟衬垫，完全达到介质的零泄漏。 【产品特点】：
1、可作快速切断或调节流量之用。
2、适用于要求可靠密封和调节特性的场合。
3、产品结构紧凑、外形美观，工艺合理、性能可靠。
4、该阀门操作轻便，严密的密封性能，超长的使用寿命。
5、阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制。
6、保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。
7、蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能。 【设计规范遵循】： 遵循规范 | STADNARD | 设计与制造 | GB12238 | 法兰尺寸 | JB78/JB79（GB HG Sh） | 压力试验 | GB/T13927 | 标志 | GB12220 | 供货 | GB/T12252 |
【主要零部件材料表】：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | 超低碳不锈钢 | Z | C | P | R | PL | RL | 1 | 上、下阀体、阀盖 | HT250 | WCB | Cf8 | CF8M | CF3 | CF3M | 2 | 蝶板 | WCB | 35（锻） | Cf8 | CF8M | CF3 | CF3M | 3 | 蝶板轴 | 1Cr13 | 2Cr13 | 1Cr18Ni19 | 1Cr18Ni12Mo2Ti | 00CR18N10 | 00Cr17Ni14Mo2 | 4 | 衬里层/阀座 | PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4） | 5 | O型圈 | FPM（氟橡胶） | FPM（氟橡胶） | 6 | 张性条（垫） | SI（硅橡胶） | SI（硅橡胶） | 7 | 调节定位座 | 0Cr18NI9 | 0Cr18NI9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00CR18N10 | 00Cr17Ni14Mo2 | 8 | 螺栓 | 35 | 35 | 1Cr18Ni19 | 1Cr17Ni2 | 1CR18NI9TI | 1Cr18Ni9Ti | 9 | 螺母 | 45 | 45 | 0Cr18NI19 | 0Cr18NI9 | 0Cr18NI19 | 0Cr18NI9 | 10 | 手柄 | ZL01（铸造铝合金） |

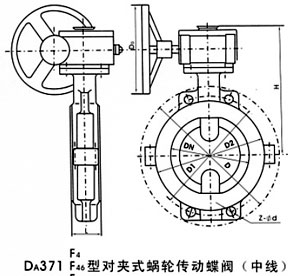

【主要连接尺寸及重量】：
公称通径 | 标准值 | 参考值 | DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | D0 | H | W(kg) | PN0.6(MPa) | 40 | 11/2 | 33 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 160 | 140 | 2.5 | 50 | 2 | 43 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 200 | 200 | 3.5 | 65 | 21/2 | 46 | 160 | 130 | 110 | 3 | 16 | 4-φ14 | 250 | 250 | 4.5 | 80 | 3 | 46 | 182 | 150 | 125 | 3 | 18 | 4-φ18 | 250 | 250 | 6 | 100 | 4 | 52 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 300 | 185 | 7.5 | 125 | 5 | 56 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 300 | 203 | 11 | 150 | 6 | 56 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 200 | 225 | 16 | 200 | 8 | 60 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 200 | 275 | 48 | 250 | 10 | 68 | 370 | 335 | 310 | 3 | 24 | 12-φ18 | 240 | 315 | 60 | 300 | 12 | 78 | 435 | 395 | 362 | 4 | 24 | 12-φ23 | 240 | 348 | 75 | 350 | 14 | 78 | 485 | 445 | 412 | 4 | 26 | 12-φ23 | 280 | 415 | 82 | 400 | 16 | 102 | 535 | 495 | 462 | 4 | 28 | 16-φ23 | 280 | 460 | 123 | 450 | 18 | 114 | 590 | 550 | 518 | 4 | 28 | 16-φ23 | 320 | 500 | 150 | 500 | 20 | 127 | 640 | 600 | 568 | 4 | 30 | 16-φ23 | 320 | 530 | 180 | 600 | 24 | 154 | 755 | 705 | 670 | 5 | 30 | 20-φ25 | 360 | 610 | 225 | 700 | 28 | 165 | 860 | 810 | 775 | 5 | 32 | 24-φ25 | 360 | 675 | 315 | 800 | 32 | 190 | 975 | 920 | 880 | 5 | 34 | 24-φ30 | 360 | 805 | 385 | 900 | 36 | 203 | 1075 | 1020 | 980 | 5 | 36 | 24-φ30 | 380 | 995 | 420 | 1000 | 40 | 216 | 1175 | 1120 | 1080 | 5 | 36 | 28-φ30 | 400 | 1170 | 620 | 1200 | 48 | 254 | 1400 | 1340 | 1295 | 5 | 40 | 32-φ40 | 400 | 1295 | 788 |
|
