【产品名称：气动截止阀】 【产品型号：J641H-16C】 【产品介绍】：
J641H气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。阀体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。 【工作原理】：
J641H气动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。 【产品特点】：
1、双作用气缸操作方便、灵活。
2、密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
3、阀杆经调质及表面氮化处理，有抗腐蚀性和抗擦伤性。
4、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，用于各种压力、温度及介质工况。 【执行标准】： 设计与制造 | GB/T1223 | 连接端尺寸 | 结构长度 | GB/T12221 | 法兰尺寸 | JB/T79 | 检验与试验 | JB/T9092 | 材 料 | 碳钢（铸钢） | GB/T12229 | 不锈钢 | GB/T12230 | 合金钢 | Q/ZB6 | 标 志 | GB/T12220 | 供 货 | JB/T7928 |
【主要零件材料】: 阀体 | 阀盖 | 阀瓣 | 密封圈 | 阀杆 | 填料 | 适用介质 | 适用温度 (≤℃) | WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | ZGlCrl8Ni9Ti | 0Crl8Ni9Ti
Stellite12 | Stellite6 | lCrl8Ni9Ti | PTFE | 硝酸类 | 200 | ZGlCrl8Ni2Mo2Ti | CF8M
Stellite12 | lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE | 磷酸类、
碱类、混酸 | 200 | ZG00Crl7Nil4M02 | CF3M
Stellite12 | Stel1ite6 | 316L | PTFE | 磷酸类、
尿素、甲铵液 | 200 | | ZGlCr5MO | ZGlCr5MO
Stellite12 | Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |

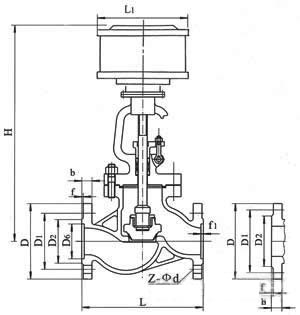

【主要外形尺寸、连接尺寸】:
公称压力 PN(MPa) | 公称通径 DN(mm) | 标准值 | 参考值 | L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H | 1．6 | 50 | 230 | 160 | 125 | 100 |
| 16 |
|
| 4-φ18 | 185 | 645 | 65 | 290 | 180 | 145 | 120 |
| 18 | 3 |
| 4-φ18 | 232 | 690 | 80 | 310 | 195 | 160 | 135 |
| 20 | 3 |
| 8-φ18 | 232 | 715 | 100 | 350 | 215 | 180 | 155 |
| 20 | 3 |
| 8-φ18 | 232 | 770 | 125 | 400 | 254 | 210 | 185 |
| 22 | 3 |
| 8-φ18 | 283 | 780 | 150 | 480 | 280 | 240 | 210 |
| 24 | 3 |
| 8-φ23 | 283 | 810 | 200 | 600 | 335 | 295 | 265 |
| 26 | 3 |
| 12-φ23 | 283 | 967 | 250 | 622 | 405 | 355 | 320 |
| 30 | 3 |
| 12-φ25 | 283 | 1143 | 300 | 698 | 460 | 410 | 375 |
| 30 | 4 |
| 12-φ25 | 283 | 1292 | 2.5 | 50 | 230 | 160 | 125 | 100 |
| 20 | 3 |
| 4-φ18 | 185 | 645 | 65 | 290 | 180 | 145 | 120 |
| 22 | 3 |
| 8-φ18 | 232 | 690 | 80 | 310 | 195 | 160 | 135 |
| 22 | 3 |
| 8-φ18 | 232 | 715 | 100 | 350 | 230 | 190 | 160 |
| 24 | 3 |
| 8-φ23 | 232 | 770 | 125 | 400 | 270 | 220 | 188 |
| 28 | 3 |
| 8-φ25 | 283 | 780 | 150 | 480 | 300 | 250 | 218 |
| 30 | 3 |
| 8-φ25 | 283 | 810 | 200 | 600 | 360 | 310 | 278 |
| 34 | 3 |
| 12-φ25 | 283 | 967 | 250 | 622 | 425 | 370 | 332 |
| 36 | 3 |
| 12-φ30 | 283 | 1143 | 300 | 698 | 485 | 430 | 390 |
| 40 | 4 |
| 16-φ30 | 283 | 1292 | 4．0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 185 | 645 | 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 232 | 690 | 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 232 | 715 | 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-φ23 | 232 | 770 | 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-φ25 | 283 | 782 | 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-φ25 | 283 | 875 | 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-φ30 | 283 | 1160 |
|
