【产品名称：气动通风蝶阀】 【产品型号：D641W-PN1、PN2.5、PN6】 【产品介绍】：
D641W气动通风蝶阀主要是安装在管道起通风排烟作用，阀体采用：铸铁、碳钢和不锈钢等材料，适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。 【工作原理】：
D641W气动通风蝶阀是一种非密闭型蝶阀，它分为开关型和调节型。气源0.5-0.7Mpa通过气动驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转，可以实现全开和全闭的动作。借助于电气阀门定位器、转换器、电磁阀、保位阀等附件，实现开关量或比例式调节。 【产品特点】：
1、驱动力矩小，启闭灵活，操作方便可靠。
2、可配备各种驱动装置，如手动装置、推杆装置等。
3、阀芯可做成双门或百叶式，以满足不同用户的要求。
4、阀体上设置密封挡圈，密封无可见间隙，泄漏率小。
5、采用钢板焊接制造，结构尺寸短，体积小，重量轻，安装方便。
6、蝶板与阀体间的膨胀间隙长，能有效防止因热胀冷缩造成的卡死现象。 【产品其他参数】： 主要参数 公称压力（MPa) | 0.05MPa | 介质温度 | -30℃～-350℃ | 强度试验 | 0.1MPa | 适用介质 | 冷热风、烟气 | 介质流速 | 25m/s | 泄漏率 | 3% |

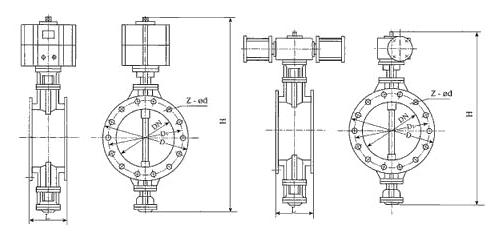

主要零件材料 主要外形连接尺寸
DN | D | D1 | L | L1 | L2 | n-Фd | b | 300 | 405 | 370 | 120 | 716 | 220 | 8-12 | 10 | 350 | 455 | 420 | 140 | 786 | 240 | 8-14 | 10 | 400 | 505 | 470 | 140 | 924 | 270 | 12-18 | 10 | 450 | 570 | 530 | 160 | 999 | 295 | 12-18 | 10 | 500 | 620 | 580 | 160 | 1079 | 325 | 12-18 | 10 | 600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 | 700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 | 800 | 920 | 880 | 200 | 1350 | 490 | 16-18 | 12 | 900 | 1040 | 990 | 200 | 1450 | 540 | 16-18 | 14 | 1000 | 1140 | 1090 | 220 | 1550 | 590 | 20-18 | 14 | 1100 | 1240 | 1190 | 220 | 1800 | 640 | 20-18 | 14 | 1200 | 1340 | 1290 | 240 | 1900 | 690 | 20-18 | 14 | 1300 | 1440 | 1390 | 240 | 2020 | 760 | 20-18 | 16 | 1400 | 1540 | 1490 | 260 | 2120 | 810 | 24-18 | 16 | 1500 | 1640 | 1590 | 260 | 2220 | 860 | 24-18 | 16 | 1600 | 1740 | 1690 | 280 | 2390 | 980 | 24-18 | 16 | 1700 | 1840 | 1790 | 280 | 2590 | 1030 | 28-22 | 16 | 1800 | 1940 | 1890 | 300 | 2709 | 1096 | 28-22 | 16 | 1900 | 2040 | 1990 | 300 | 2826 | 1146 | 32-22 | 16 | 2000 | 2150 | 2090 | 320 | 2926 | 1196 | 32-26 | 16 | 2200 | 2360 | 2300 | 340 | 3126 | 1296 | 36-26 | 16 | 2400 | 2560 | 2500 | 360 | 3326 | 1396 | 36-26 | 18 | 2600 | 2760 | 2700 | 380 | 3526 | 1496 | 40-26 | 18 | 2800 | 2960 | 2900 | 400 | 3726 | 1596 | 40-26 | 18 | 3000 | 3190 | 3110 | 400 | 4098 | 1698 | 44-30 | 18 | 3200 | 3390 | 3310 | 440 | 4338 | 1798 | 44-30 | 20 | 3400 | 3590 | 3510 | 440 | 4578 | 1898 | 48-30 | 20 | 3600 | 3790 | 3710 | 480 | 4780 | 1998 | 48-30 | 20 | 3800 | 4000 | 3910 | 480 | 5000 | 2098 | 52-30 | 22 | 4000 | 4210 | 4120 | 520 | 5200 | 2210 | 52-30 | 22 |
, |
