	产品名称：	双偏心燃气蝶阀(D347F-16C)
	产品型号：	D347F-16C


	咨询电话：021-51602595 黄经理

相关产品

双偏心燃气蝶阀(D347F-16C)

【产品名称：双偏心燃气蝶阀】

【产品型号：D347F-16C】

【产品介绍】：
D347F双偏心燃气蝶阀阀轴采用双偏心结构，密封面衬上聚四氟乙烯材质，防静电、防碰撞火花。具有越关越紧的密封功能，密封可靠，密封圈安装在蝶板上，密封过盈量可调整，有效地确保密封过盈量，在不拆卸的情况下右更换密封圈。应用于冶金、建材、化工等行业管道上对煤气、可燃气体及其它气体介质作调节和截流作用。

【工作原理】：
D347F双偏心燃气蝶阀其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

【产品特点】：
1、设计合理，结构紧凑，装拆容易，便于维修。
2、完全密封，泄漏为零，可以用于超高真空工况。
3、采用偏心结构，减少密封圈的摩擦，延长阀门使用寿命。
4、更换阀板密封圈、蝶板、转轴等材质，可适用多种介质和不同温度。

【产品其他参数】：

主要零件材料:

零件名称	阀体、蝶板	阀轴	阀座	密封圈
材料	碳钢	合金钢、不锈钢	堆焊不锈钢	橡胶

DD342/642/942X-1手/气/电动双偏心无泄漏煤气蝶阀
☆配套电动装置性能参数

公称通径DN	电动装置型号	协率（KW）	单程启闭时间(S)
200~250	Q20	0.04	15
300~350	Q40	0.04	15
400~500	Q60	0.09	15
600~800	Q120	0.25	45
900~1200	Z15十二级减速	0.37	45
1400~1800	Z45十二级减速	1.1	45
2000~2400	Z90十二级减速	2.2	60
2600~3000	Z180十二级减速	5.5	60

☆配套气动装置性能参数

公称通径DN	气动装置型号	供气压力(MPa)	耗电量(c m3)	接头尺寸(in)	单程启闭时间(S)
200~250	ZSH-1	0.4~0.7	282	ZG1/4″	≤10
300~350	ZSH-2	0.4~0.7	710	ZG3/8″	≤10
400~500	ZSH-3	0.4~0.7	1680	ZG3/8″	≤15
600~800	ZSH-4	0.4~0.7	3360	ZG3/8″	≤15
900~1000	ZSH-5	0.4~0.7	5054	ZG3/4″	≤25
1200~1400	ZSH-6	0.4~0.7	9200	ZG3/4″	≤25
1600~1800	ZSH-7	0.4~0.7	15300	ZG3/4″	≤25
2000~2200	ZSH-8	0.4~0.7	24200	ZG3/4″	≤35
2400~2600	ZSH-9	0.4~0.7	30700	ZG3/4″	≤35
2800~3000	ZSH-10	0.4~0.7	48400	ZG1″	≤40

DN≥1600以上阀门气动装置采用推缸形式.

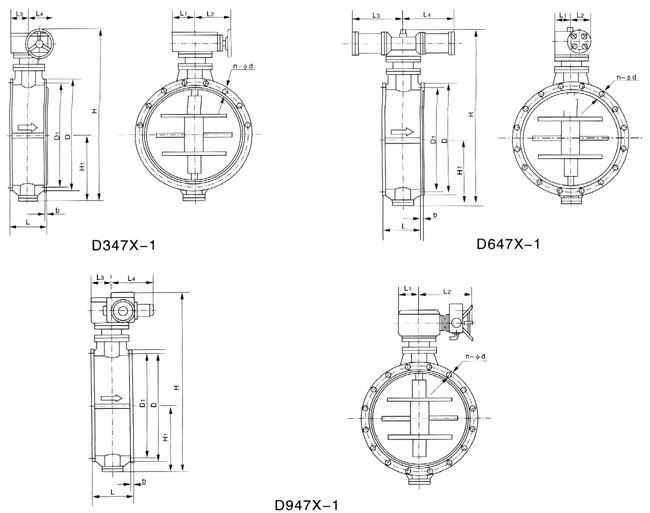

主要外形及连接尺寸表

DN	D	D1	n-do	b	L	H1	DD347X-1					DD647X-1					DD947X-1
DN	D	D1	n-do	b	L	H1	H	L1	L2	L3	L4	H	L1	L2	L3	L4	H	L1	L2	L3	L4
200	320	280	8-18	22	152	180	525	120	210	80	180	545	140	230	400	400	547	170	220	180	270
250	375	335	12-18	24	165	210	570	120	, 210	80	180	590	140	230	400	400	610	170	220	180	270
300	440	395	12-22	24	178	242	625	120	210	80	180	670	140	230	400	400	660	170	220	180	270
350	490	445	12-22	24	190	267	697	155	280	100	220	730	140	230	400	400	720	170	220	180	270
400	540	495	16-22	24	216	295	745	155	280	100	220	780	180	250	510	510	790	170	220	180	270
450	595	550	16-22	24	222	320	954	155	280	100	220	1050	180	250	510	510	1040	210	220	180	270
500	645	600	20-22	26	229	346	1006	120	380	150	290	1106	180	250	510	510	1100	210	520	220	390
600	755	705	20-26	26	267	403	1143	210	380	150	290	1249	180	250	510	510	1250	210	520	220	390
700	860	810	24-26	26	292	540	1340	210	380	150	290	1390	210	320	635	635	1370	210	520	220	390
800	975	920	24-30	26	318	567	1420	210	380	150	290	1520	210	320	635	635	1500	210	520	220	390
900	1075	1020	24-30	26	330	596	1580	210	380	150	290	1730	210	320	635	635	1700	210	520	220	390
1000	1075	1120	28-30	26	410	646	1690	260	420	220	350	1910	250	400	745	745	1930	260	590	250	420
1200	1375	1320	32-30	26	470	765	1850	260	420	220	350	2050	250	400	745	745	2080	260	590	250	420
1400	1575	1520	36-30	26	530	880	2000	260	420	220	350	2300	250	400	745	745	2330	260	590	250	420
1600	1790	1730	40-30	26	600	986	2240	260	420	220	350	2547	320	460	860	860	2610	260	590	250	420
1800	1990	1930	44-30	26	670	1090	2450	280	500	250	420	2770	320	460	860	860	2810	280	630	300	500
2000	2190	2130	48-30	26	760	1190	2770	280	500	250	420	2987	320	460	860	860	3100	280	630	300	500
2200	2405	2340	52-33	28	760	1400	3100	280	500	250	420	3360	360	525	920	920	3360	330	715	380	610
2400	2605	2540	56-33	28	760	1402	3410	280	500	250	420	3980	360	525	920	920	3970	330	715	380	610
2600	2805	2740	60-33	28	760	1550						4210	400	575	970	970	4240	330	715	380	610
2800	3030	2960	64-36	30	760	1680						4540	400	575	970	970	4610	405	795	420	720
3000	3203	3160	68-36	30	760	1780						4890	400	600	1220	1220	5010	405	795	420	720
