【产品名称：阀套式排污截止阀】 【产品型号：TPL41Y-16C】 【产品简介】： TPL41Y阀套式排污截止阀是一种（抗硫）排污截止阀。用其阀套开位排污，阀座活动连接，阀瓣与采用软、硬双质密封副，阀瓣密封自清洗，具有密封可靠，耐冲蚀。 阀套式排污阀是石油、天然气、化工及电力行业中排污设备。 【工作原理】： 1、常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成第二道密封，双质密封结构保证了阀门的零泄漏，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。 2、节流排污状态：阀瓣密封离开阀座，由于在阀瓣处设有了平衡孔，使阀门开启极为轻便。阀门开启后，管道中的介质、杂质一同流过阀套、阀座，同时实现节流与排污。阀瓣、阀座密封面利用套垫斜角改变介质流向，具有自清扫功能，使密封付不夹带杂质。 3、关闭状态：管道中介质排放后关闭阀门，介质从套垫斜角处进入阀座通道，流阻系数增加，流速加快，斜角改变介质流向方向，产生涡流，阀座端面介质径向力增加，实现阀座启封的吹扫。阀瓣密封付接近阀座时，套垫与阀座通道的配合间隙阻止较大颗粒介质流向密封付，加之流速的进一步增大和介质横向力的吹扫，阀门关闭时密封付杂质已完全清扫干净，保证了阀门排污后的密封性能，从而进一步保证排污后密封性也能达到无泄漏。因此提高了能力并延长了使用寿命。 【产品特点】： 1、自清扫：介质由于方向的改变而产生涡流，从而使密封副不易粘附杂质，提高了阀门的可靠性和使用寿命。 2、双质密封：阀芯与阀座硬质合金密封副及阀座硬质合金密封副与阀芯内嵌的软密封副，形成双质密封，保证证了阀门的耐冲刷及零泄要求。 3、启阀件结构平衡设计：阀芯上开有平衡，使上、下腔介质处于平衡状态，提高了阀门开启的稳定性和减少开启阻力。 【性能规范】： 压力等级 | 常温试验压力mpa | 适用温度℃ | 适用介质 | 壳体 | 密封 | 上密封 | 气体低压密封 | g型 | d型 d | 普通 | 抗硫型 | 普通 | 公称压力
mpa | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～250 | -45～121 | -29～121 | 含h2s和
co2>500mg/m3
的介质 | 石油、天然气、
水等 | 2.5 | 3.8 | 2.75 | 2.75 | 0.6 | 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | 10.0 | 15.0 | 11.0 | 11.0 | 0.6 | 16.0 | 24.0 | 17.6 | 17.6 | 0.6 |
设计标准 | gb/t 12235 | 结构长度 | 法兰连接 | gb/t 12221 | 对焊连接 | gb/t 15188.1 | 连接法兰 | jb/t79gb/t9113 | 对焊端 | gb/t 12224 | 试验和检验 | jb/t9092 |

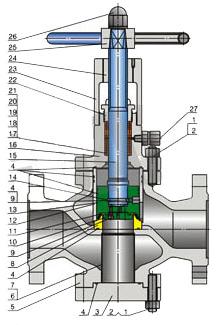

【主要零件材料】： 序号 | 零件名称 | 材质 | 1 | 双头螺柱 | 35crmo | 2 | 螺母 | 35 | 3 | 底盖 | 20 | 4 | o形圈 | nbr | 5 | 阀体 | wcb | 6 | 排污套 | 1cr18ni9 | 7 | 虑网 | 1cr18ni9 | 8 | 阀座 | 20+ni45 | 9 | 内六角圆柱头螺钉 | 35 | 10 | 压板 | 20 | 11 | 密封圈 | nbr | 12 | 芯套 | 20+enp | 13 | 阀瓣 | 2cr13+ni60 | 14 | 钢球 | gcr15 | 15 | 阀杆 | 2cr13 | 16 | 阀盖 | 25 | 17 | 下填料垫 | 1cr13 | 18 | 中填料 | ptfe | 19 | 中填料 | nbr | 20 | 上填料垫 | 1cr13 | 21 | 隔环 | ptfe | 22 | 填料压盖 | 45 | 23 | 支架 | wcb | 24 | 阀杆螺母 | zqal9-4 | 25 | 手轮 | 20 | 26 | 螺母 | 35 | 27 | 注脂阀 | 25+镀锌（组件） |
【主要外形尺寸及重量】：
pn
mp | dn
mm | 尺寸mm | 重量（kg | L | H1 | H | D1 | 1.6 | 25 | 216 | 243 | 86 | 180 | 18 | 40 | 230 | 265 | 108 | 250 | 25 | 50 | 230 | 346 | 115 | 250 | 28 | 80 | 310 | 409 | 146 | 300 | 53 | 100 | 350 | 433 | 163 | 300 | 62 | 150 | 480 | 521 | 202 | 350 | 128 | 200 | 600 | 594 | 292 | 350 | 168 | 250 | 730 | 621 | 355 | 400 | 289 | 2.5 | 25 | 216 | 243 | 86 | 180 | 18 | 40 | 230 | 265 | 108 | 250 | 25 | 50 | 230 | 346 | 115 | 250 | 28 | 80 | 310 | 409 | 146 | 300 | 57 | 100 | 350 | 433 | 163 | 300 | 69 | 150 | 480 | 521 | 202 | 350 | 145 | 200 | 600 | 594 | 292 | 350 | 188 | 250 | 730 | 621 | 355 | 400 | 315 | 4.0 | 25 | 216 | 243 | 86 | 180 | 21 | 40 | 230 | 265 | 108 | 250 | 31 | 50 | 230 | 346 | 115 | 250 | 35 | 80 | 310 | 409 | 146 | 300 | 70 | 100 | 350 | 433 | 163 | 300 | 85 | 150 | 480 | 521 | 202 | 350 | 172 | 200 | 600 | 594 | 292 | 350 | 219 | 250 | 730 | 621 | 355 | 400 | 378 |
pn
mpa | dn
mm | 尺寸mm | 重量kg | L | H1 | H | D1 | 6.4 | 25 | 216 | 243 | 86 | 180 | 21 | 40 | 230 | 265 | 108 | 250 | 37 | 50 | 230 | 346 | 115 | 250 | 42 | 80 | 310 | 409 | 146 | 300 | 84 | 100 | 350 | 433 | 163 | 300 | 100 | 150 | 480 | 521 | 202 | 350 | 208 | 200 | 600 | 594 | 292 | 350 | 265 | 250 | 730 | 621 | 355 | 400 | 452 | 10.0 | 25 | 230 | 245 | 78 | 200 | 30 | 40 | 260 | 265 | 106 | 250 | 44 | 50 | 300 | 287 | 110 | 300 | 58 | 80 | 380 | 409 | 152 | 350 | 98 | 100 | 430 | 433 | 169 | 350 | 125 | 150 | 559 | 531 | 225 | 400 | 245 | 200 | 660 |
| 321 | 500 | 316 | 250 | 787 | 817 | 399 | 500 | 540 | 16.0 | 25 | 230 | 215 | 78 | 200 | 36 | 40 | 260 | 265 | 105 | 250 | 54 | 50 | 300 | 237 | 110 | 300 | 69 | 80 | 390 | 414 | 155 | 350 | 120 | 100 | 450 | 440 | 175 | 350 | 150 |
|
