内螺纹立式止回阀(H12W-16P)
  产品名称: 内螺纹立式止回阀(H12W-16P)
  产品型号: H12W-16P


  咨询电话:021-51602595 黄经理
 相关产品

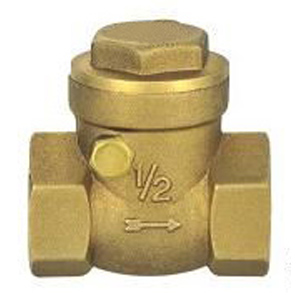

 青铜丝扣止回阀(H14W-16T)
 内螺纹升降式止回阀(H11W-25P)
 内螺纹立式止回阀(H12W-16P)
 内螺纹止回阀(H14W-25P)


【产品名称:内螺纹立式止回阀】

【产品型号:H12W-16P】

【产品介绍】:
H12W内螺纹立式止回阀阀体有:304、316等不锈钢硅溶胶精密铸造,带有弹簧装置。垂直与水平安装均可等特点。主要适应管道系统中防止介质倒流使用。

【工作原理】:
H12W内螺纹立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。内螺纹立式止回阀由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。

【产品特点】:
1、阀瓣关闭快速,水锤压力小。
2、具有结构短、体积小、质量轻。
3、因速闭作用,可防止介质倒流,消除水锤作用强。
4、流道通畅,流体阻力小;动作灵敏,密封性能好。
5、安装方便,可在水平、垂直两个方向的管路上安装。
6、阀板采用对偶板上加两个扭力弹簧的设计,可使阀板自行速闭。

【主要产品尺寸】:



公称通径 DN(mm)

ZG

H

L

15

1/2

73

43

20

3/4

85

48

25

1

95

55

32

1-1/4

113

73

40

1-1/2

138

86

50

2

156

98



,
