【产品名称：旋启式衬氟止回阀】
【产品型号：H44F46-16P】
【产品介绍】：
H44F46旋启式衬氟止回阀用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有聚四氟乙烯塑料，是将聚四氟乙烯树脂采用模压方法置于旋启式止回阀承压件的内壁。
【工作原理】：
H44F46旋启式衬氟止回阀的阀轴与阀瓣设计为一体，全部衬氟塑料的轴，镶嵌在阀体与阀盖之间形成的特殊凹槽内，工作原理：阀瓣绕转轴作旋转运动，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
【产品特点】：
1、旋启式衬氟止回阀无需外加任何能源装置，减少运行成本。
2、防倒灌倒流效果好，利用橡胶本身的弹性及反向背压的作用。
3、工作时通过内外压力差来自然地实现开启与闭合，适用于强腐蚀性介质及电站脱硫。
【主要零部件材料表】: 零件名称 Part name | 材料 Material | 阀体 Body | 铸钢Cast steel不锈钢Stainless steel、内衬Lining F4 、F46 | 阀瓣 Disc | 铸钢Cast steel、不锈钢Stainless steel、衬Lining F4 、F46 | 阀盖 Cover | 铸铁Cast iron、铸钢Cast steel、不锈钢Stainless steel、内衬Ling F4、F46 | 垫圈 Washer | F4、F46 |
【技术规范】： 设计标准Design standard | GB12236 | 结构长度Structure length | GB12221 | 法兰标准Flange standard | JB/T79-94 | GB9113.1-26 | 检验试验Inspection test | GB/T13927 |

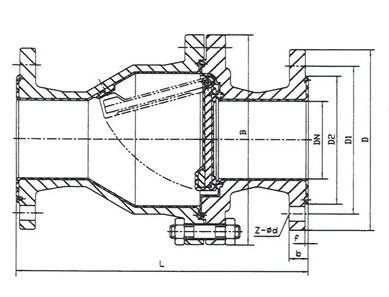

【主要连接尺寸】：
公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 | 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 105 | 75 | 2 | 16 | 4-φ14 | 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 115 | 85 | 2 | 16 | 4-φ14 | 32 | 5/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 180 | 135 | 100 | 2 | 18 | 4-φ18 | 40 | 3/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 145 | 110 | 3 | 18 | 4-φ18 | 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 230 | 160 | 125 | 3 | 20 | 4-φ18 | 65 | 5/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 290 | 180 | 145 | 3 | 20 | 4-φ18 | 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 310 | 195 | 160 | 3 | 22 | 4-φ18 | 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 350 | 215 | 180 | 3 | 24 | 8-φ18 | 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 400 | 245 | 210 | 3 | 26 | 8-φ18 | 150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 480 | 280 | 240 | 3 | 28 | 8-φ23 | 200 | 8 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 495 | 335 | 295 | 3 | 30 | 12-φ23 | 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 622 | 405 | 355 | 3 | 32 | 12-φ25 | 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 698 | 460 | 410 | 4 | 34 | 12-φ25 | 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 787 | 520 | 470 | 4 | 38 | 16-φ25 | 400 | 16 | 914 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 914 | 580 | 525 | 4 | 40 | 16-φ30 | 450 | 18 | 978 | 615 | 565 | 532 | 4 | 32 | 20-φ25 |
|
|
|
|
|
| 500 | 20 | 978 | 670 | 620 | 585 | 4 | 34 | 20-φ25 |
|
|
|
|
|
|
|
