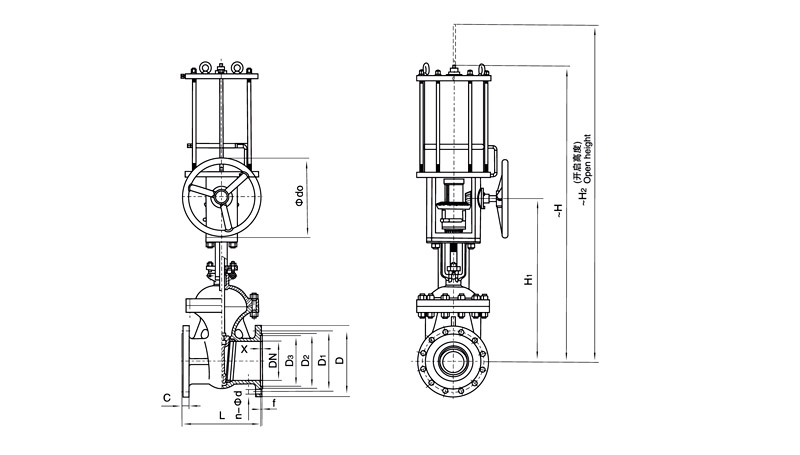

【产品名称:气动法兰闸阀】 【产品型号:Z641H-16C】 【产品介绍】: Z641H气动法兰闸阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动—手动转换装置和阀盖填料箱装置等部分组成。气缸盖上部装有气动手动转换装置。手动操作闸阀时,手轮旋向和普遍手动阀一样,即顺时针转为关,逆时针转为开。带锥齿轮转动的相反。 【工作原理】: Z641H气动法兰闸阀具有气动执行机构(双层气缸并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动手动转换装置)的低支架明杆闸阀。手轮上部的外伸指示杆的上升和下降,标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时,外伸指示杆位于最低位置;反之,闸阀全开时,外伸指示杆位于最高位置。 【产品特点】: 1、阀杆经调质及表面氮化处理,有抗腐蚀性和抗擦伤性。 2、闸板、阀座耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。 3、阀体材料品种齐全,填料、垫片可根据实际工况选配,能适用于各种压力、温度及介质工况。 【产品连接尺寸】: 1.6MPa:
DN | D | D1 | D2 | b | f | L | H | Ds | D0 | Z-d | 气源接头 | 重量Kg | 50 | 160 | 125 | 100 | 16 | 3 | 250 | 865 | 160 | 250 | 4-18 | M12×1.25 | 42 | 80 | 195 | 160 | 135 | 20 | 3 | 280 | 1100 | 160 | 300 | 8-18 | 54 | 100 | 215 | 180 | 155 | 20 | 3 | 300 | 1200 | 160 | 350 | 8-18 | 100 | 150 | 280 | 240 | 210 | 24 | 3 | 350 | 1380 | 219 | 400 | 8-23 | 135 | 200 | 335 | 295 | 265 | 26 | 3 | 400 | 1580 | 273 | 400 | 12-23 | 270 | 250 | 405 | 355 | 320 | 30 | 3 | 450 | 1710 | 273 | 400 | 12-25 | M20×1.5 | 350 | 300 | 460 | 410 | 375 | 30 | 4 | 500 | 1880 | 325 | 500 | 12-25 | 480 | 350 | 520 | 470 | 435 | 34 | 4 | 550 | 2180 | 426 | 500 | 16-25 | 570 | 400 | 580 | 525 | 485 | 36 | 4 | 600 | 2325 | 459 | 550 | 16-30 | 900 | 450 | 640 | 585 | 545 | 40 | 4 | 650 | 2570 | 500 | 550 | 20-30 | 1560 | 500 | 705 | 650 | 608 | 44 | 4 | 700 | 2800 | 600 | 600 | 20-34 | M24×1.5 | 1820 | 600 | 840 | 770 | 718 | 48 | 5 | 800 | 3010 | 600 | 600 | 20-41 | M27×1.5 | 2850 |
2.5MPa:
DN | D | D1 | D2 | b | f | L | H | Ds | D0 | Z-d | 气源接头 | 重量Kg | 50 | 160 | 125 | 100 | 20 | 3 | 250 | 865 | 160 | 250 | 4-18 | M12×1.25 | 42 | 80 | 195 | 160 | 135 | 22 | 3 | 280 | 1100 | 160 | 300 | 8-18 | 54 | 100 | 230 | 190 | 160 | 24 | 3 | 300 | 1200 | 160 | 350 | 8-23 | 105 | 150 | 300 | 250 | 218 | 30 | 3 | 350 | 1380 | 219 | 400 | 8-25 | 190 | 200 | 360 | 310 | 278 | 34 | 3 | 400 | 1580 | 273 | 400 | 12-25 | 280 | 250 | 425 | 370 | 332 | 36 | 3 | 450 | 1710 | 273 | 400 | 12-30 | M20×1.5 | 405 | 300 | 485 | 430 | 390 | 40 | 4 | 500 | 1880 | 325 | 500 | 16-30 | 535 | 350 | 550 | 490 | 448 | 44 | 4 | 550 | 2180 | 426 | 500 | 16-34 | 720 | 400 | 610 | 550 | 405 | 48 | 4 | 600 | 2325 | 459 | 550 | 16-34 | 1200 | 450 | 660 | 600 | 555 | 50 | 4 | 650 | 2570 | 500 | 550 | 20-34 | 1910 | 500 | 730 | 660 | 610 | 52 | 4 | 700 | 2800 | 650 | 600 | 20-41 | M24×1.5 | 2250 | 600 | 840 | 770 | 718 | 56 | 5 | 800 | 3010 | 730 | 600 | 20-41 | M27×1.5 | 3100 |
4.0MPa: 6.4MPa: |
