【产品名称：双金属片式蒸汽疏水阀】

【产品型号：CS17H-16C、CS47H-16C】

【产品介绍】：

CS17H、CS47H双金属片式蒸汽疏水阀利用热传感原理排放过冷凝结水，能够处理大的启动负荷。当系统温度和压力增大时，疏水阀的叠层式镍－铬双金属元件开始延展，当蒸汽到达疏水阀时紧闭阀门从而防止了蒸汽损失。有法兰和螺纹焊接等连接方式，材质有铸钢和不锈钢等，适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。

【工作原理】：

CS17H、CS47H双金属片式蒸汽疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

【产品特点】：

1、起止回阀作用：阀球能在管线产生回流时，立即关闭排放孔，无须附加装置。

2、排空气和水：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。

3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。

4、阻汽：的蒸汽使双金属元件弯曲产生热拉力，热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。

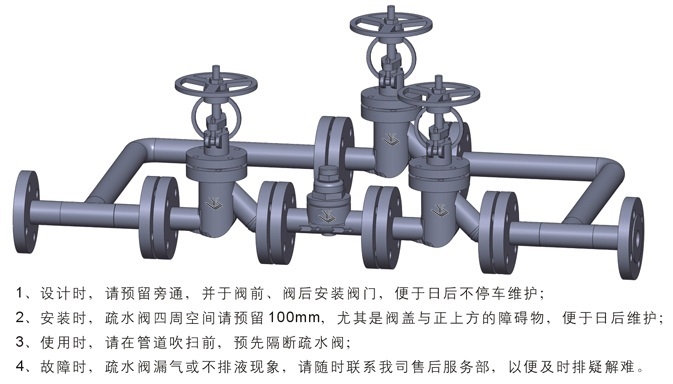

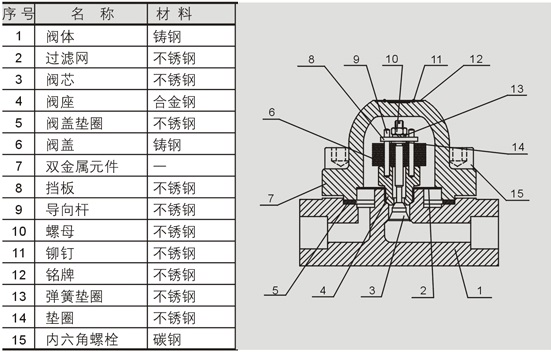

【零部件名称】：

【工作原理、流程图】：

1、当装置启动时，空气进入疏水阀，阀芯在低温状态下处于开启位置。

2、紧接着冷凝水进入疏水阀，在低温状态下，双金属片处于平展状态，阀芯完全开户并迅速排放冷凝水。

3、热凝水进入疏水阀，双金属片随着温度的升高开弯曲变形，并向上拉动阀芯调节阀座开口，温度达到饱和温度之前，阀芯完全关闭阀门。

4、积存在阀内的热凝水慢慢冷却降温后，感温的双金属片缩减变形量，带动阀芯开户阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。

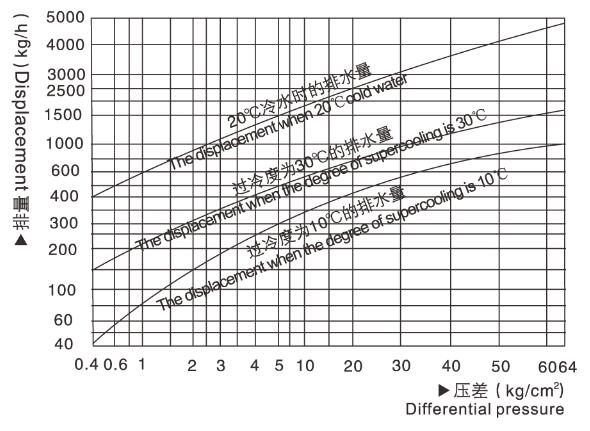

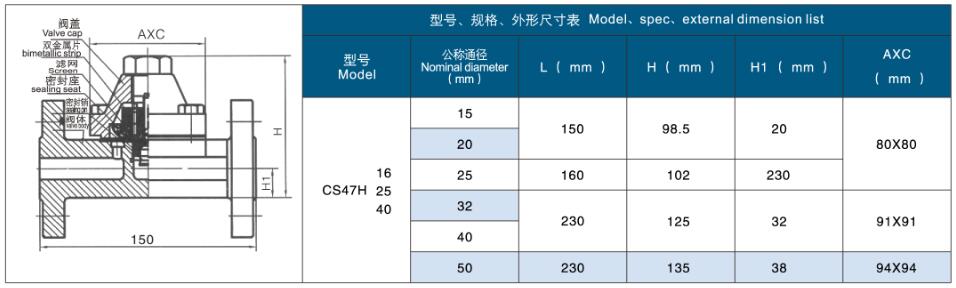

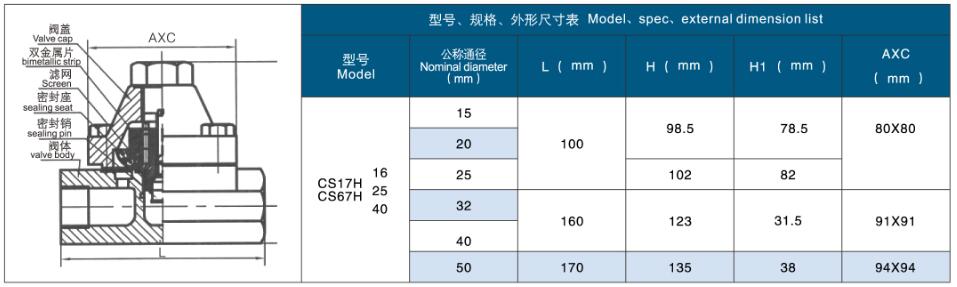

【外形连接尺寸】：
