【产品名称：空气疏水阀】

【产品型号：KS15H-16C（内螺纹）、KS45H-16C（法兰）】

【产品介绍】：

    上海杰一阀门KS15H、KS45H空气疏水阀用于压缩空气系统自动疏水和排油污的疏水阀。它是根据空气和液体的密度差原理工作的， 主要有自由浮球式、杠杆浮球式、倒吊（置）桶式等疏水阀。

【工作原理】：

KS15H、KS45H空气疏水阀当设备刚启动时，压缩空气、水和油污沿着导流管进入疏水阀。各种介质大量进入疏水阀后，水从阀口排出，而压缩空气和油污逐渐积存在倒吊桶内，此时通过抽油棒的作用可以防止油污堵塞倒吊桶排气孔，避免气锁。当压缩空气积存到一定比例后，倒吊桶产生向上浮力，连杆带动阀芯关闭阀口。倒吊桶顶部设有一个排气孔，当压缩空气慢慢从小孔排出以及凝结水位升高后，倒吊桶失去浮力而下沉，连杆带动阀芯打开阀口，继续排放凝结水。

【产品特点】：

1、该阀的阀座设在阀腔上方，避免杂质积存，抗污性能显著。

2、内置导流管装置，可以避免特殊工况下出现的凝结水倒吸现象。

3、无需安装平衡管，能连续排水，间断排放，确保设备内部不存水。

4、内置大流通面积过滤网，可在线更换内件和在线清理杂质，维护方便。

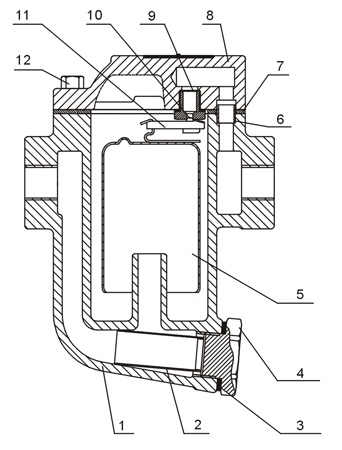

【零部件名称】：

【工作原理、流程图】：

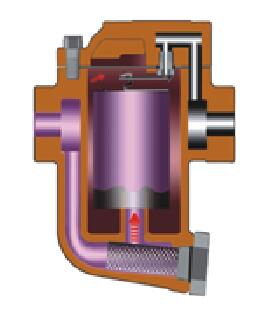

1、当设备刚启动时，管道内出现空气和冷凝水，此时倒吊桶下沉，连杆带动阀芯打开阀口，空气和冷凝水迅速排出，实现快速启动。

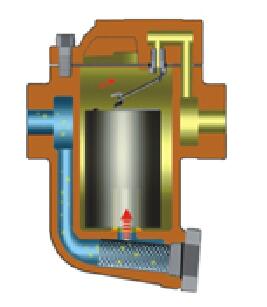

2、设备启动后，热凝水进入疏水阀，此时倒吊桶仍处于下沉位置，在工作压差下，热凝水迅速排出。

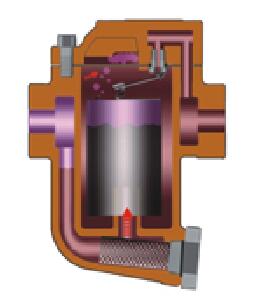

3、当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，连杆带动阀芯关闭阀口。

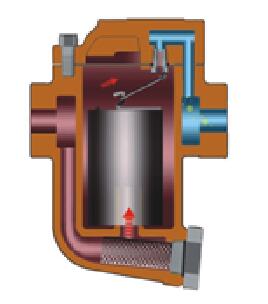

4、倒吊桶顶部设有一个排气孔，当一部分蒸汽从小孔排出，另一部分蒸汽变成凝结水以及凝集水位升高时，倒吊桶失去浮力而下沉，连杆带动阀芯打开阀口，继续排放凝结水。

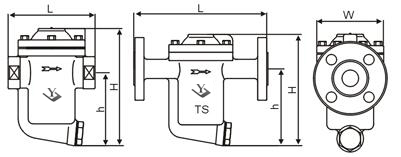

【外形连接尺寸】：
