柱塞式取样阀(QYF-16P)
  产品名称: 柱塞式取样阀(QYF-16P)
  产品型号: QYF-16P


  咨询电话:021-51602595 黄经理
 相关产品
 柱塞式放料阀(HG5-89)
 柱塞式取样阀(QYF-16P)


柱塞式取样阀-上海杰一QYF柱塞式取样阀
相关名称:柱塞式取样阀/柱塞式放料阀/外螺纹柱塞阀/内外螺纹柱塞阀
相关型号 QYF
口径范围:DN15≈DN25
压力范围: PN16-PN25
温度范围:-10℃≈425℃
传动方式:手动、气动
阀体材质:316L不锈钢
柱塞杆:316L不锈钢(表面耐磨镀层)
适用介质: 油品、纸浆、颗粒状固体液体、易结晶、食品类等
应用领域:柱塞式取样阀适用于反应釜及食品物料。如化工、石油、冶金、制药、农药、染料、食品加工等行业,可根据安装需要设计外柱塞露长度,确保容器取样口粘度大的物料不堵。
【产品介绍】:
柱塞式取样阀由阀体、支架、手轮、阀杆、柱塞等零件组成。精小形阀体一般成45度角,阀体阀盖为铸造而成。阀体和阀盖的连接靠双头螺柱、阀盖压紧螺母。此阀进口外丝、出口为内丝。阀体进口内腔处装有上密封圈、下密封圈和隔离环,上密封圈还起到密封填料的作用。柱塞与阀杆的连接靠T形槽,阀杆挂在柱塞的T型槽内。阀杆螺母靠螺纹旋紧在阀盖上,然后用销钉固定。阀杆上设有启闭显示器,可以明确的表示出柱塞阀的启闭位置。阀杆和手柄采用四方连接,然后用螺母压紧,这样旋转手轮就可以开启或关闭阀门。阀门的密封圈采用柔性石墨或聚四氟乙烯,视使用介质和介质的工作温度而定。

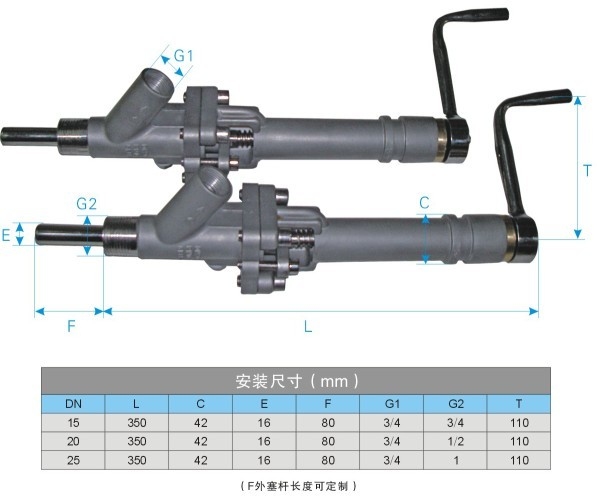

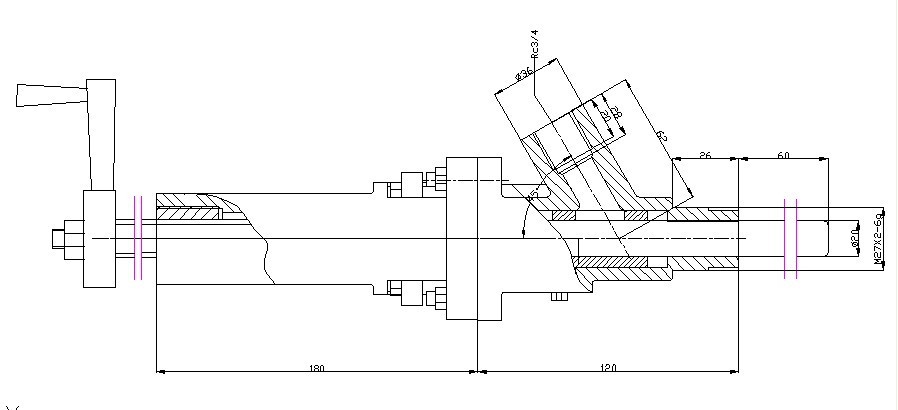

【产品尺寸】:

,
