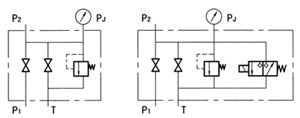

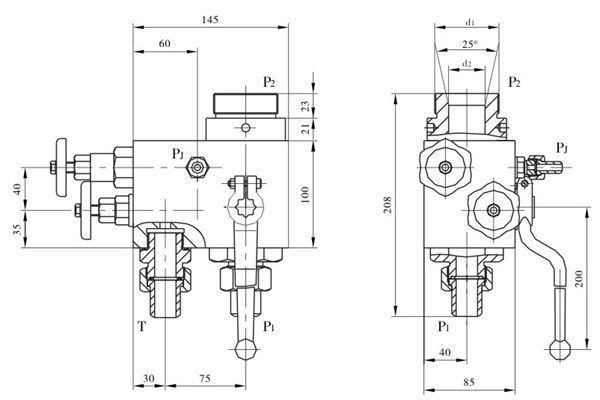

图形符号 型号说明 ① 产品代号：AJ型安全阀组 ② 卸荷方式：S-标手动、D-叠加常闭式电磁球阀 ③ 公称通径：10、20、32 ④ 压力等级：H1-16MPa、H2-25MPa、H3-32MPa ⑤ 结构形式：A-直动式溢流阀、B-先导式溢流阀 外形尺寸 AJS、AJD型蓄能器安全阀组尺寸 型号d1d2P1□T□P1□AJ*-10*-AM42×2Ф28JB2099接管18JB2099接管14JB2099接管10AJ*-20*-AM60×2Ф34JB2099接管28JB2099接管28JB2099接管10AJ*-32*-AM72×2Ф34JB2099接管42JB2099接管28JB2099接管10
