高压卡箍球阀(BKH-SAE-FS)
  产品名称: 高压卡箍球阀(BKH-SAE-FS)
  产品型号: BKH-SAE-FS-420-50


  咨询电话:021-51602595 黄经理
 相关产品
 高压内螺纹球阀(VH2V)
 QJH高压球芯截止阀
 板式高压球阀(KHP、KHP3K)
 高压卡箍球阀(BKH-SAE-FS)


【产品名称:高压卡箍球阀】
【产品型号:BKH-SAE-FS】

【产品介绍】:
BKH高压卡箍球阀可配分体法兰,阀体材料有碳钢、不锈钢;球体材料:碳钢、黄铜、不锈钢;工作温度:-25~+100℃、-30~+170℃;密封材料:丁晴橡胶、氟橡胶;手柄形式:铝质直柄、铝质曲柄、铸锌直柄04、铸锌曲柄、钢质直柄、钢质曲柄、不带手柄;表面处理:磷化、电镀黄锌;驱动形式:手动、气动、电动。

【工作原理】:
BKH高压卡箍球阀开关为旋转90度的动作,旋塞体为球体,在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

【产品特点】:
1、结构简单、体积小、重量轻。
2、流体阻力小,全通径的卡箍球阀基本没有流阻。
3、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
4、维修方便,卡箍球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

一、BKH、MKH系列高压球阀的图形符号




二、型号说明

①产品代号:BKH、MKH系列高压球阀
②接头标准:SAE J518C标准
③压力等级:210、420 bar
④公称通径:13、20、25、32、40、50 mm

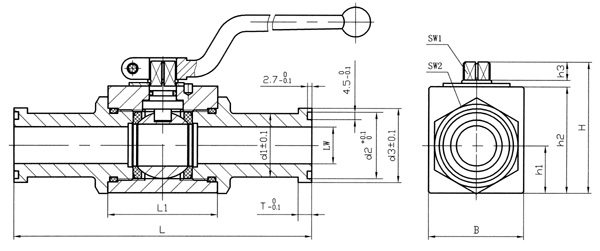

三、外形尺寸

四、尺寸表



简略型号

bar

DN

LW

L

L1

B

H

h1

h2

h3

SW1

SW2

T

d1

d2

d3

美标O形圈

BKH-SAE-FS-210-13

210

13

13

151

47

35

49

18

38

10

09

30

6.8

24

25.5

30.2

18.6×3.5

BKH-SAE-FS-420-13

420

13

13

151

47

35

49

18

38

10

09

30

7.9

24

25.5

31.8

18.6×3.5

BKH-SAE-FS-210-20

210

20

19

162

60

48

70

25

55

11

12

41

6.8

31.7

31.9

38.1

25×3.5

BKH-SAE-FS-420-20

315

20

19

174

60

48

70

25

55

11

12

41

8.9

32

31.9

41.3

25×3.5

BKH-SAE-FS-210-25

210

25

25

178

65

57

79

28.5

64

11

12

50

8.1

38

39.8

44.4

32.9×3.5

BKH-SAE-FS-420-25

315

25

22

198

65

57

79

28.5

64

11

12

50

9.6

38

39.8

47.6

32.9×3.5

BKH-SAE-FS-210-32

210

32

30

191

84

75

101

37.5

84

12

14

60

8.1

43

44.6

50.8

37.7×3.5

BKH-SAE-FS-420-32

350

32

27

223

84

75

101

37.5

84

12

14

60

10.4

44

44.6

54

37.7×3.5

BKH-SAE-FS-210-40

210

40

36

231

91

85

112

42.5

95

12

14

70

8.1

50

54.1

60.3

47.2×3.5

BKH-SAE-FS-420-40

350

40

32

281

91

85

112

42.5

95

12

14

70

12.7

51

54.1

63.5

47.2×3.5

BKH-SAE-FS-210-50

210

50

48

232

100

104

131

62

112.5

12

14

90

9.6

62

63.6

71.4

56.7×3.5

BKH-SAE-FS-420-50

350

50

45

316

100

104

131

62

112.5

12

14

90

12.7

67

63.6

79.4

56.7×3.5
