【产品名称：板式高压球阀】
【产品型号：KHP】
KHP板式高压球阀阀体材料有碳钢、不锈钢；球体材料：碳钢、黄铜、不锈钢；工作温度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡胶、氟橡胶；手柄形式：铝质直柄、铝质曲柄、铸锌直柄04、铸锌曲柄、钢质直柄、钢质曲柄、不带手柄；表面处理：磷化、电镀黄锌；驱动形式：手动、气动、电动。 【产品介绍】：
KHP板式高压球阀分两通板式球阀、三通两通板式球阀。阀体、螺塞为碳钢材质，球芯密封为氟橡胶，手柄形式为钢质曲柄。公称压力为31.5MPa，三通为L型90°换向形式。 【工作原理】：

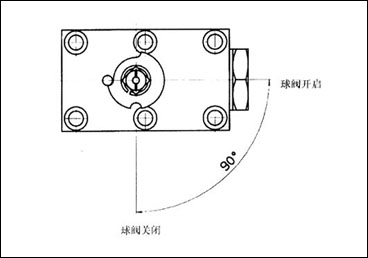

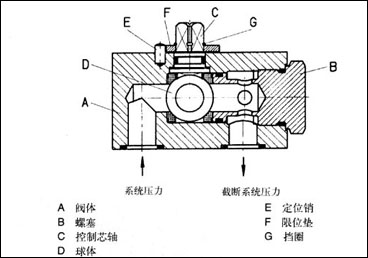

KHP板式高压球阀开关为旋转90度的动作，旋塞体为球体，在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。 【产品特点】：
1、本阀耐压高，应用广，可用于控制水液压油、气、水管路系统的通断。
2、主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制。
3、本阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲刷。
一、KHP(PKH)系列板式球阀的图形符号
二、型号说明
①系列代号：KHP（PKH）系列板式球阀
②公称通径：6、10、16、20、25、32、40、50mm
③阀体材料：1-钢
④球体材料：1-钢、2-黄铜
⑤工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧设计序号：由生产商定
另有：二位三通高压板式球阀（BKHU3DN10-1125-L90）

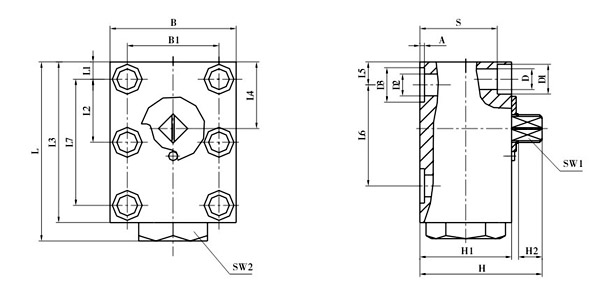

三、外形尺寸
四、尺寸表
简略型号 | DN | LW | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | B | B1 | KHP-06 | 06 | 06 | 64 | 8.5 | 17.5 | 59 | 25 | 8.5 | 35 | 35 | 40 | 27 | KHP-10 | 10 | 9.5 | 77 | 7.5 | 27.5 | 70 | 29 | 10 | 44 | 55 | 55 | 40 | KHP-16 | 16 | 16 | 110 | 8.5 | 41.5 | 100 | 43 | 17 | 58 | 83 | 60 | 45 | KHP-20 | 20 | 20 | 126 | 10 | 48.5 | 117 | 54 | 20 | 69 | 97 | 70 | 51 | KHP-25 | 25 | 23.5 | 145 | 10 | 57.5 | 135 | 64.5 | 24 | 81 | 115 | 80 | 60 | KHP-32 | 32 | 30 | 177 | 12 | 68 | 165 | 75.5 | 29 | 96 | 136 | 100 | 78 | KHP-40 | 40 | 38 | 200 | 30 | 56 | 185 | 80 | 30 | 112 | 112 | 130 | 95 | KHP-50 | 50 | 48 | 245 | 38 | 68 | 220 | 106 | 38 | 136 | 136 | 149 | 112 |
简略型号 | SW1 | SW2 | H | H1 | H2 | D | D1 | D2 | D3 | A | S | O 形圈 | KHP-06 | 09 | 22 | 37.5 | 30 | 7 | 6.6 | 11 | 6 | 11.7 | 1.6 | 23 | 8×2 | KHP-10 | 09 | 30 | 58 | 40 | 8.5 | 9 | 13 | 9.5 | 15 | 2 | 31 | 10×2.6 | KHP-16 | 09 | 41 | 72.5 | 52 | 11 | 9 | 13 | 16 | 25 | 2 | 43 | 20.29×2.62 | KHP-20 | 12 | 41 | 88.5 | 60 | 11 | 10.5 | 16.5 | 20 | 30 | 2.5 | 50 | 23.39×3.53 | KHP-25 | 12 | 46 | 97.5 | 65 | 11 | 10.5 | 17 | 23.5 | 35 | 2.5 | 55 | 28.17×3.53 | KHP-32 | 14 | 55 | 118.5 | 80 | 12 | 13 | 19 | 30 | 40 | 2.5 | 67 | 32.92×3.53 | KHP-40 | 14 | 65 | 118.5 | 93 | 12 | 17 | 25 | 38 | 48 | 3 | 77 | 42×3.5 | KHP-50 | 14 | ／ | 129 | 110 | 12 | 22 | 33 | 48 | 55.4 | 2.9 | 88.5 | 49×3.5 |
简略型号 | 内六角螺栓DIN912 | 扭距 Nm（摩擦系数μ=0.14时） | KHP-06 | M6-10.9 | 13 | KHP-10 | M8-10.9 | 30 | KHP-16 | M8-12.9 | 35 | KHP-20 | M8-12.9 | 60 | KHP-25 | M10-12.9 | 60 | KHP-32 | M12-12.9 | 110 | KHP-40 | M16-12.9 | 300 | KHP-50 | M20-12.9 | 600 |

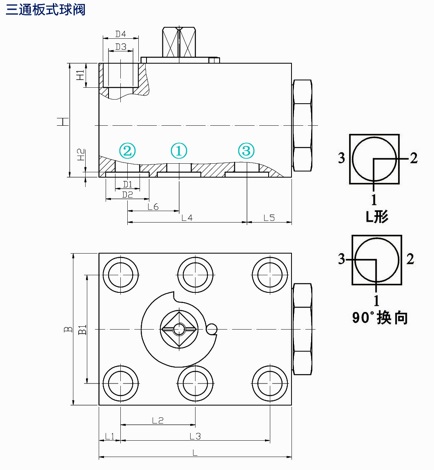

三通板式球阀：
|
