【产品名称：电动真空蝶阀】 【产品型号：GID】 GID电动真空蝶阀是用来接通或切断真空管路中的气流，阀门开闭有锁定功能、旋转平稳、密封可靠。适用工作介质为空气及非腐蚀性气体。 【产品介绍】：
GID电动真空蝶阀是用电动执行机构接受电控制信号来接通或切断真空管路中的气流，阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。适用的工作介质为空气和非腐蚀性气体。 【工作原理】：
GID电动真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。 【产品特点】：
1、轴承采用自润滑轴承，摩擦阻力小。
2、不必从管路上拆卸阀门即可更换蝶板密封圈。
3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。
4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。 【产品其他参数】： 主要技术性能： 适用范围(Pa) | 105～1.3x10-5 | 阀门漏率(Pa.L/S) | ≤1.3x10-6 | 开闭时间(S) | DN≤63 20；80≤DN≤200 30； DN≥250 48 | 介质温度（℃） | -25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) | 法兰标准 | JB919 | 安装位置 | 任意 | 控制电路 | 标准出厂：AC220V/50Hz开关型
特殊指定：AC380V；DC24V开关型
4～20mA DC调节型 | 信号反馈 | 标准出厂：带无源触点型
特殊指定：4～20mA DC调节型 |

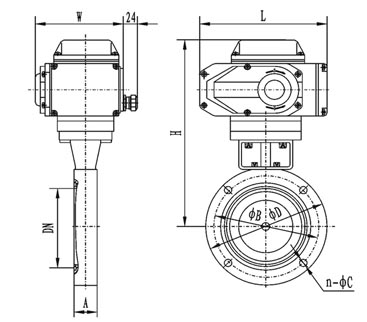

连接及外形尺寸：
型号 | 通径(DN) | ΦD | ΦB | H | A | L | W | n-ΦC | GID-25 | 25 | 70 | 55 | 198 | 22 | 160 | 113 | 4-Φ7 | GID-32 | 32 | 78 | 64 | 202 | GID-40 | 40 | 85 | 70 | 206 | GID-50 | 50 | 110 | 90 | 220 | 4-Φ9 | GID-63 | 63 | 130 | 110 | 229 | 26 | GID-80 | 80 | 145 | 125 | 273 | 30 | 196 | 121 | GID-100 | 100 | 170 | 145 | 285 | 4-Φ12 | GID-125 | 125 | 195 | 170 | 299 | 35 | GID-150 | 150 | 220 | 195 | 368 | 255 | 158 | 8-Φ12 | GID-200 | 200 | 275 | 250 | 394 | 40 | GID-250 | 250 | 330 | 300 | 426 | 45 | GID-300 | 300 | 380 | 350 | 449 | 55 | 8-Φ14 | GID-400 | 400 | 500 | 465 | 538 | 60 | 310 | 207 | 8-Φ18 | 注: GID-63法兰连接为GB/T6070标准 |
, , |
