【产品名称：GIQ气动真空蝶阀】

【产品型号：GID】

    GIQ气动真空蝶阀是用来接通或切断真空管路中的气流，阀门开闭有锁定功能、旋转平稳、密封可靠。适用工作介质为空气及非腐蚀性气体。

【产品介绍】：
    GIQ气动真空蝶阀是由气动执行机构与真空蝶阀二部分组成，中间由支架相连而成。阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。适用的工作介质为空气和非腐蚀性气体。

【工作原理】：
    GIQ气动真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。

【产品特点】：
1、轴承采用自润滑轴承，摩擦阻力小。
2、不必从管路上拆卸阀门即可更换蝶板密封圈。
3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。
4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。

【产品其他参数】：

主要技术性能：

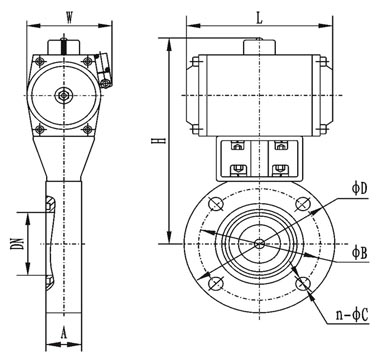

连接及外形尺寸：

注：GIQ-63B法兰连接为GB/T6070标准

,
