【产品名称：衬胶截止阀】

【产品型号：J41J-16C】

J41J衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用，但不适合用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

【产品介绍】：

J41J衬胶截止阀用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。

【工作原理】：

    J41J衬胶截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

【产品特点】：

1、密封面不易磨损、擦伤,密封性较好、寿命长。

2、阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。

3、直流式结构，阀体的流道与主流道成一斜线，压力损失小。

4、阀杆开启或关闭行程相对较短，并具有可靠的切断动作。

【制造标准】：

☆设计与制造按：GB/12239

☆结构长度：GB/12221

☆法兰连接尺寸按：GB4126.3　GB4216.4

☆试验检验按：GB/T13927

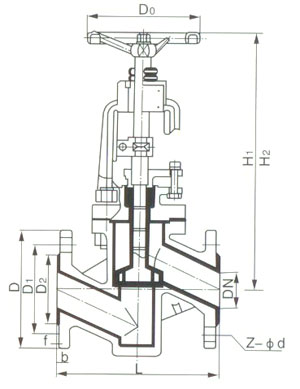

【零件名称】：
