【产品名称：衬氟截止阀】 【产品型号：J41F46-16C】 【产品介绍】：
J41F46衬氟截止阀是采用整体包胶技术的一种防腐阀门，内件全部采用防腐材料整体包衬，是将聚四氟乙烯树脂采用模压方法置于截止阀的内壁，适用于强腐蚀工况。类型分为：J41F46型直通式、J45F46型直流式、J44F46型角式截止阀。 【工作原理】：
J41F46衬氟截止阀旋转手轮，使阀杆上升和下降带动阀瓣，依靠阀杆压力，使阀瓣封面与阀座封面紧密结合，阻止介质流入。阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。 【产品特点】：
1、适用于要求密封和调节特性的场合。
2、产品结构紧凑、外形美观，工艺合理、性能可靠。
3、该阀门操作轻便，严密的密封性能，长的使用寿命。
4、保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。 【执行标准】： ☆设计规范：GB/T 12233 GB/T 12235 ☆结构长度：GB/T 12221 ☆连接法兰：JB/T 78 JB/T 79 ☆试验与检验：GB/T 13927 ☆产品标识：GB/T 12220 ☆供货规范：JB/T 7928 【性能规范】： 衬里、阀座 | 适用温度（℃） | 适用介质 | PTFE（F4） | ≤180 | 除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质 | PCTFE（F3） | ≤120 | FEP（F46） | ≤150 | PFA（可熔性F4） | ≤180 | PVDF（F2） | ≤100 | RPTFE（RF4） | ≤180 |

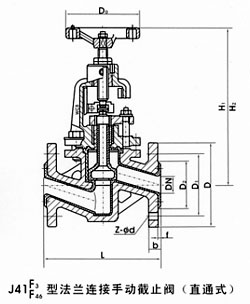

【主要外形和连接尺寸】：
规格 | L | D | D1 | D2 | f | b | n-d | D0 | H | H1 | DN | NPS | 1.0MPa | 15 |
| 90 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 240 | 265 | 20 |
| 95 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 245 | 270 | 25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 250 | 275 | 32 | 1 | 105 | 135 | 100 | 78 | 2 | 18 | 4-18 | 120 | 260 | 290 | 40 | 1 | 115 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 290 | 325 | 50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-18 | 140 | 300 | 335 | 65 | 2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-18 | 160 | 355 | 400 | 80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 4-18 | 160 | 400 | 450 | 100 | 4 | 175 | 215 | 180 | 155 | 3 | 22 | 8-18 | 180 | 455 | 495 | 125 | 5 | 200 | 245 | 210 | 185 | 3 | 24 | 8-18 | 180 | 530 | 560 | 150 | 6 | 225 | 280 | 240 | 210 | 3 | 24 | 8-23 | 240 | 605 | 650 | 200 | 8 | 275 | 335 | 295 | 265 | 3 | 26 | 8-23 | 240 | 650 | 770 | 250 | 10 | 325 | 390 | 350 | 320 | 3 | 28 | 12-23 | 280 | 680 | 800 | 300 | 12 | 375 | 440 | 400 | 368 | 4 | 28 | 12-23 | 280 | 710 | 835 | 1.6MPa | 15 |
| 90 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 240 | 265 | 20 |
| 95 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 245 | 270 | 25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 250 | 275 | 32 | 1 | 105 | 135 | 100 | 78 | 2 | 18 | 4-18 | 140 | 260 | 290 | 40 | 1 | 115 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 290 | 325 | 50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-18 | 160 | 300 | 335 | 65 | 2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-18 | 180 | 355 | 400 | 80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-18 | 240 | 400 | 450 | 100 | 4 | 175 | 215 | 180 | 155 | 3 | 24 | 8-18 | 240 | 455 | 495 | 125 | 5 | 200 | 245 | 210 | 185 | 3 | 26 | 8-18 | 280 | 530 | 560 | 150 | 6 | 225 | 280 | 240 | 210 | 3 | 28 | 8-23 | 320 | 605 | 650 | 200 | 8 | 275 | 335 | 295 | 265 | 3 | 30 | 8-23 | 360 | 650 | 770 | 2.5MPa | 15 |
| 90 | 95 | 65 | 45 | 2 | 16 | 4-14 | 120 | 245 | 270 | 20 |
| 95 | 105 | 75 | 55 | 2 | 16 | 4-14 | 120 | 250 | 275 | 25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-14 | 140 | 260 | 290 | 32 | 1 | 105 | 135 | 100 | 78 | 2 | 18 | 4-18 | 140 | 290 | 325 | 40 | 1 | 115 | 145 | 110 | 85 | 3 | 18 | 4-18 | 160 | 300 | 335 | 50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-18 | 180 | 355 | 400 |
|
