【产品名称：焊接式水封截止阀】 【产品型号：DSJ61H-16】 DSJ61H焊接式水封截止阀阀盖填料室带有水封结构，接口通入压力为0.6-1.0MPA的水时，可使系统与大气隔离，具有气密性，驱动方式有手动，电动。 【产品介绍】：
DSJ61H焊接式水封截止阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。 【工作原理】：
DSJ61H焊接式水封截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。 【产品特点】：
1、阀盖填料室带有水封结构，具有气密性。
2、具有结构紧凑，密封面不易磨损，密封性能好，启闭时间短等特点。
3、产品采用倒密封结构，可在不停机工况下进行维修和更换密封填料。
【主要零件材料及主要用途】： 阀体 | 阀盖 | 阀瓣 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度
(≤℃) | WCB | 25+D507MO | 25+D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | A105 | 2Crl3+
Stellite12 | 2Crl3+
Stellite6 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 450 |

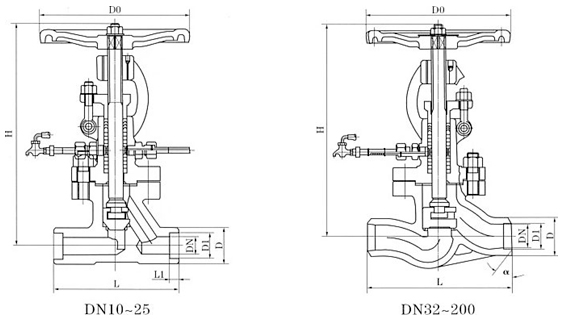

【主要外形尺寸、连接尺寸及质量】：
公称压力
PN(MPa) | 公称通径
DN(mm) | 标准值 | 参考值 | L | D1 | D2 | DO | H | 质量(kg) | 2.5 | 10 | 130 | 10 | 18 | 120 | 272 | 5 | 15 | 130 | 12 | 22 | 120 | 272 | 6 | 20 | 150 | 19 | 30 | 120 | 280 | 6 | 25 | 160 | 27 | 36 | 160 | 332 | 8 | 32 | 180 | 31 | 42 | 160 | 342 | 10 | 40 | 200 | 39 | 48 | 200 | 395 | 16 | 50 | 230 | 51 | 61 | 240 | 431 | 23 | 65 | 290 | 67 | 76 | 280 | 457 | 32 | 80 | 310 | 80 | 92 | 320 | 505 | 43 | 100 | 350 | 99 | 112 | 360 | 549 | 58 | 125 | 400 | 121 | 136 | 400 | 621 | 94 | 150 | 480 | 145 | 162 | 480 | 705 | 119 | 200 | 600 | 206 | 224 | 650 | 828 | 165 | 4．0 | 10 | 130 | 10 | 18 | 120 | 272 | 5 | 15 | 130 | 12 | 22 | 120 | 272 | 6 | 20 | 150 | 19 | 30 | 120 | 280 | 7 | 25 | 160 | 27 | 36 | 160 | 332 | 8 | 32 | 180 | 31 | 42 | 160 | 342 | 10 | 40 | 200 | 39 | 48 | 200 | 395 | 16 | 50 | 230 | 51 | 61 | 240 | 431 | 23 | 65 | 290 | 70 | 80 | 280 | 457 | 33 | 80 | 310 | 80 | 92 | 320 | 505 | 46 | 100 | 350 | 99 | 112 | 360 | 549 | 61 | 125 | 400 | 121 | 136 | 400 | 621 | 95 | 150 | 480 | 145 | 162 | 480 | 705 | 126 | 200 | 600 | 203 | 224 | 650 | 828 | 138 |
|
