【产品名称：法兰水封截止阀】
【产品型号：DSJ41H-16C 25C 40C】
DSJ41H法兰水封截止阀阀盖填料室带有水封结构，接口通入压力为0.6-1.0MPA的水时，可使系统与大气隔离，具有气密性，驱动方式有手动，电动。
【产品介绍】：
DSJ41H法兰水封截止阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。
【工作原理】：
DSJ41H法兰水封截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
【产品特点】：
1、阀门驱动方式有手动，电动。
2、阀盖填料室带有水封结构，具有良好的气密性。
3、具有结构紧凑，密封面不易磨损，密封性能好，启闭时间短等特点。
4、产品采用倒密封结构，可在不停机工况下进行维修和更换密封填料。
【主要零件材料及主要用途】： 阀体 | 阀盖 | 阀瓣 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度
(≤℃) | WCB | 25+D507MO | 25+D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | A105 | 2Crl3+
Stellite12 | 2Crl3+
Stellite6 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 450 |

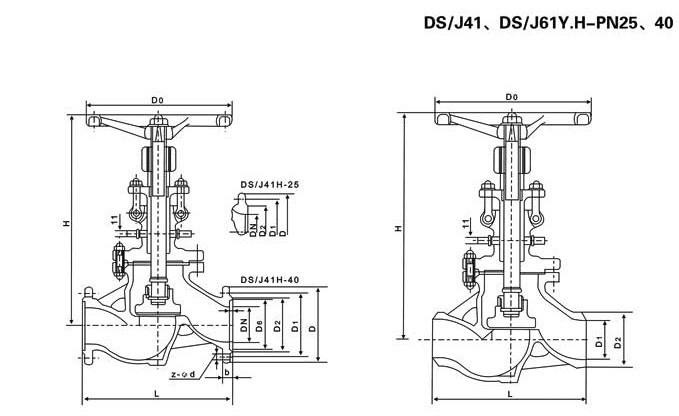

【主要外形尺寸、连接尺寸及质量】：
公称压力
PN(MPa) | 公称通径
DN(mm) | 标准值 | 参考值 | L | D | D1 | D2 | D6 | b | f | n | Z-φd | DO | H | 质量(kg) | 2．5 | 10 | 130 | 90 | 60 | 40 | | 16 | 2 | | 4-φ14 | 120 | 272 | 6 | 15 | 130 | 95 | 65 | 45 | | 16 | 2 | | 4-φ14 | 120 | 272 | 6 | 20 | 150 | 105 | 75 | 55 | | 16 | 2 | | 4-φ14 | 120 | 280 | 6 | 25 | 160 | 115 | 85 | 65 | | 16 | 2 | | 4-φ14 | 160 | 332 | 10 | 32 | 180 | 135 | 100 | 78 | | 18 | 2 | | 4-φ18 | 160 | 342 | l1 | 40 | 200 | 145 | 110 | 85 | | 18 | 3 | | 4-φ18 | 200 | 395 | 17 | 50 | 230 | 160 | 125 | 100 | | 20 | 3 | | 4-φ18 | 240 | 43l | 24 | 65 | 290 | 180 | 145 | 120 | | 22 | 3 | | 4-φ18 | 280 | 457 | 33 | 80 | 310 | 195 | 160 | 135 | | 22 | 3 | | 8-φ18 | 320 | 505 | 47 | 100 | 350 | 230 | 190 | 160 | | 24 | 3 | | 8-φ23 | 360 | 549 | 62 | 125 | 400 | 270 | 220 | 188 | | 28 | 3 | | 8-φ25 | 400 | 62l | 96 | 150 | 480 | 300 | 250 | 218 | | 30 | 3 | | 8-φ25 | 500 | 703 | 128 | 200 | 600 | 360 | 310 | 278 | | 34 | 3 | | 12-φ25 | 650 | 828 | 168 | 4．0 | 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4 | 4-φ14 | 120 | 272 | 6 | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-φ14 | 120 | 272 | 6 | 20 | 150 | 105 | 75 | 55 | 5l | 16 | 2 | 4 | 4-φ14 | 120 | 280 | 6 | 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-φ14 | 160 | 332 | 10 | 32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-φ18 | 160 | 342 | 11 | 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-φ18 | 200 | 395 | 17 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 240 | 43l | 24 | 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 4-φ18 | 280 | 457 | 33 | 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 320 | 505 | 47 | 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 360 | 549 | 62 | 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-φ25 | 400 | 621 | 96 | 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 500 | 703 | 128 | 200 | 600 | 360 | 310 | 278 | 260 | 34 | 3 | 4．5 | 12-φ25 | 650 | 828 | 168 |
|
