内螺纹高压截止阀(JZF-G06H、JZF-G05H)
  产品名称: 内螺纹高压截止阀(JZF-G06H、JZF-G05H)
  产品型号: JZF-G06H/05H


  咨询电话:021-51602595 黄经理
 相关产品
 高压截止阀(JZF-40FA、JZF-40FB)
 高压截止阀(JZF-G06H)
 内螺纹高压截止阀(JZF-G06H、JZF-G05H)
 高压截止阀(YJF-L10H、YJF-F10H、YJF-FB10H)

JZF-G型内螺纹高压截止阀(详细资料)
图形符号




内螺纹高压截止阀型号说明

① 产品代号:JZF型截止阀
② 连接方式:管式
③ 公称通径:5、6mm
④ 压力等级:70MPa

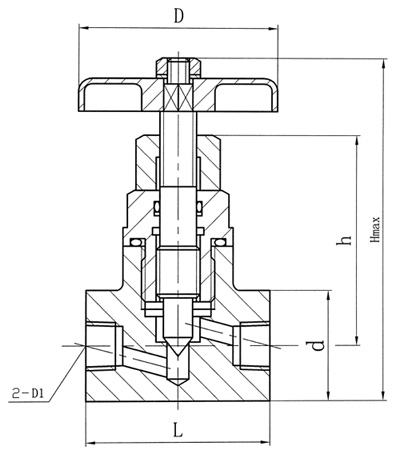

外形尺寸

型号

Hmax

h

L

D

d

D1

JZF-G06H

113.5

70

64

Ф65

□32

NPT1/2

JZF-G05H

98

57

50

Ф54

□30

NPT1/4
