JZF高压截止阀（详细资料）
图形符号
型号说明
1、系列代号：JZF型低压截止阀；
2、公称通径：40、60、65、80、100、150；
3、安装方式：F-法兰连接；
4、密封形式：空白-不带O型密封圈、A-带O型密封圈、B-带O型密封圈（规格与A不同）；
5、阀体表面处理：1-蓝白三价铬、3-黑磷化；
备注：适用介质液压油

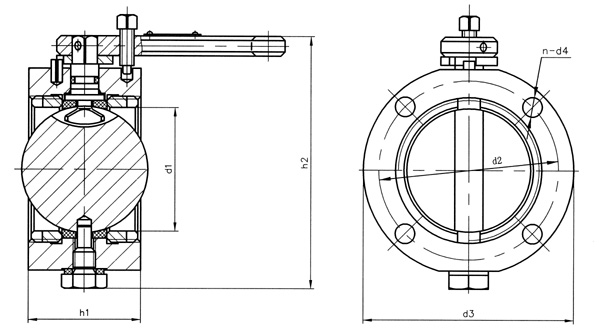

外形尺寸
型号 | h1 | h2 | d1 | d2 | d3 | n-d4 | 两端密封形式 | JZF-40FA | 40 | 90 | Ф44 | Ф64 | Ф75 | 4-Ф7 | 两端平面、无O形圈沟槽 | JZF-40FB | 40 | 90 | Ф44 | Ф70 | Ф81 | 4-Ф7 | 两端带56×3.5 O形圈沟槽 | JZF-60F | 45 | 115 | Ф68 | Ф92 | Ф105 | 4-Ф7 | 两端平面、无O型圈沟槽 | JZF-65F | 50 | 150 | Ф68 | Ф108 | Ф135 | 6-Ф11 | 两端平面、无O型圈沟槽 | JZF-80F | 50 | 150 | Ф91 | Ф120 | Ф135 | 4-Ф9 | 两端平面、无O型圈沟槽 | JZF-100F | 55 | 175 | Ф116 | Ф148 | Ф165 | 4-Ф9 | 两端平面、无O型圈沟槽 |
|
