节能梭式止回阀(HC41X-10)
  产品名称: 节能梭式止回阀(HC41X-10)
  产品型号: HC41X-10


  咨询电话:021-51602595 黄经理
 相关产品
 排渣止回阀(PH44H-16C)
 消声止回阀(HC41X-16Q 16C 16P)
 旋启式止回阀(H44H、H44W、H44N)
 立式止回阀(H42H-16C)


【产品名称:节能梭式止回阀】

【产品型号:HC41X-10】

    上海杰一阀门HC41X节能梭式止回阀内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。适用于给、排水、消防、暖通系统。

【产品介绍】:
    上海杰一阀门HC41X节能梭式止回阀该产品密封性好,阻力小,具有节能特点,尺寸小、重量轻、寿命长、噪音低(小于60分贝)及水平、垂直安装均可。尤以垂直安装效果最佳。水平安装时,阀前压力必须大于阀后压力0.05MPa。

【工作原理】:
    HC41X节能梭式止回阀是利用压差梭动原理研制的止回阀,靠系统内的压力差和阀瓣的自身重量实现升降,自动阻止介质水的逆流,保证管路的正常运行使用。

【产品特点】:
1、广泛用于给排水、消防、暖通、工业等系统。
2、能有效地减小水锤压力,密封性能好,关闭无噪声。
3、采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证最小的压力损失。
4、安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到静音、防止倒流和保护设备的目的。

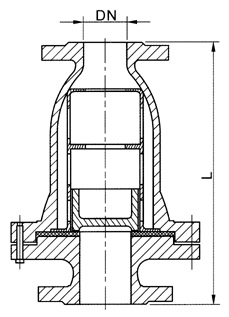

【产品其他参数】:



型号

规格DN

L
mm

H
mm

重量
kg

工作压力

连接形式

适用温度

适用介质

使用范围

HC41X-1.0

32

140

140

8

1.0MPa

法兰

0-80

冷水热水

不大于60米的高层建筑

40

140

164

9

50

154

202

10

HC41X-1.6

65

188

215

16

1.6MPa

80

214

240

19

100

246

222

23

125

280

260

34

150

321

354

54

200

400

354

79

250

483

392

127

300

565

423

167

350

676

482

258

400

894

770

580
