   首页 - 产品展厅 - 产品介绍
立式止回阀(H42H-16C)
  产品名称: 立式止回阀(H42H-16C)
  产品型号: H42H-16C


  咨询电话:021-51602595 黄经理
 相关产品
 排渣止回阀(PH44H-16C)
 消声止回阀(HC41X-16Q 16C 16P)
 旋启式止回阀(H44H、H44W、H44N)
 立式止回阀(H42H-16C)


【产品名称:立式止回阀】

【产品型号:H42H-16C】

    上海杰一阀门H42H立式止回阀适用于公称压力PN1.6Mpa~42.0Mpa、Class150~2500LB;公称通径DN15~500mm、PNS1/2~20";工作温度:-196~540℃的各种管路上,用于防止介质倒流。阀体材料有:碳钢、不锈钢等,可使用于水、蒸汽、燃气、油品、酸类介质等。

【产品介绍】:
    上海杰一阀门H42H立式止回阀一般就安装在垂直管路。安装箭头标向上,使用介质从下往上冲开阀瓣,介质流通。当介质停止时,阀瓣靠自身重量落下使得阀门关闭,也可通过回流介质阀瓣向下关闭。

【工作原理】:
    H42H立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。

【产品特点】:
1、阀瓣围绕阀座外的销轴旋转,减少关闭时发生猛烈冲击。
2、产品设计制造按GB12236设计标准,结构合理,密封可靠,外形美观。
3、销轴与阀瓣连接采用内装式的销轴结构,减小外泄漏点,使用更可靠。
4、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5、阀瓣、阀座的密封面采用硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
6、阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

【产品其他参数】:

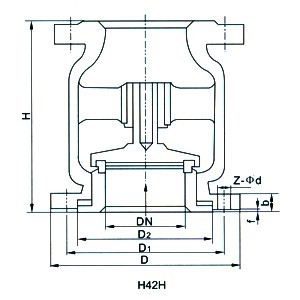

1.6MPa主要连接尺寸及重量

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

mm

105

105

105

150

160

170

180

200

210

275

300

380

D

mm

95

105

115

135

145

160

180

195

215

245

280

335

重量

kg

-

-

-

-

-

7.9

11

12

19.5

36

47

65

2.5MPa主要连接尺寸及重量

尺寸

DN

20

25

32

40

50

65

80

100

125

150

200

L

mm

105

105

150

160

170

180

200

210

275

300

380

D

mm

105

115

135

145

160

180

195

230

275

300

360

重量

kg

-

-

-

-

7.9

11

12

20

38

48

70

4.0MPa主要连接尺寸及重量

尺寸

DN

50

65

80

100

125

150

200

L

mm

170

180

200

210

275

300

380

D

mm

160

180

195

230

270

300

375

重量

kg

7.9

11

12

20

38

48

72

,
