旋启式止回阀(H44H、H44W、H44N)
  产品名称: 旋启式止回阀(H44H、H44W、H44N)
  产品型号: H44H、H44W、H44N


  咨询电话:021-51602595 黄经理
 相关产品
 排渣止回阀(PH44H-16C)
 消声止回阀(HC41X-16Q 16C 16P)
 旋启式止回阀(H44H、H44W、H44N)
 立式止回阀(H42H-16C)


【产品名称:旋启式止回阀】

【产品型号:H44H、H44W、H44N】

    上海杰一阀门H44H旋启式止回阀适用于公称压力PN1.6Mpa~42.0Mpa、Class150~2500LB;公称通径DN15~500mm、PNS1/2~20";工作温度:-196~540℃的各种管路上,用于防止介质倒流。阀体材料有:碳钢、不锈钢等,可使用于水、蒸汽、燃气、油品、酸类介质等。

【产品介绍】:
    上海杰一阀门H44H旋启式止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点。已被广泛应用于化工、冶金、制药等多个领域。

【工作原理】:
    H44H旋启式止回阀采用内装摇臂旋启式结构,阀瓣绕转轴作旋转运动,阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

【产品特点】:
1、广泛用于给排水、消防、暖通、工业等系统。
2、能有效地减小水锤压力,密封性能好,关闭无噪声。
3、采用符合水力学的轮廓设计取得较佳的流线型水路内部附有导流体的设计能保证最小的压力损失。
4、安装于水泵出水口处可在水流倒流前先行快速关闭避免产生水锤、水击声和破坪性冲击以达到防止倒流和保护设备的目的。

【产品其他参数】:



应用规范


设计与制造

GB/T12235

连接端尺寸

结构长度

GB/T12221

法兰尺寸

JB/T79

检验与试验

JB/T9092

材料

碳钢

GB/T12229

不锈钢

GB/T12230

合金钢

Q/ZB66

标志

GB/T12220

供货

JB/T7928

主要零件材料及主要用途



阀体

阀盖

阀瓣

阀座

适用介质

适用温度
(≤℃)

WCB

WCB+D507Mo

WCB+D577

水、油品、蒸汽

425

ZG1Cr18Ni9Ti

0Cr18Ni9+
Stellite12

0Cr18Ni9+
Stellite6

销酸类

200

ZG1Cr18Ni2Mo2Ti

CF8M+Stellite12

ZG1Cr18Ni2Mo2Ti

磷酸、醋酸类、混酸

200

ZG00Cr17Ni14Mo2

CF3M+Stellite12

CF3M+Stellite6

尿素、甲铵液、磷酸

200

ZG1Cr5Mo

ZG1Cr5Mo+
Stellite12

ZG1Cr5Mo+
Stellite6

水、油品、蒸汽

550

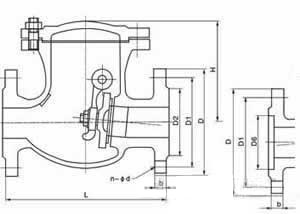

主要外形尺寸和连接尺寸(mm)



公称通径DN

L

D

D1

D2

b

Z-Φd

H

WT(Kg)

H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I

50

230

160

125

100

16

4-Φ18

135

21

65

290

180

145

120

18

4-Φ18

142

28

80

310

195

160

135

20

8-Φ18

165

38

100

350

215

180

155

20

8-Φ18

180

58

125

400

245

210

185

22

8-Φ18

210

92

150

480

280

240

210

24

8-Φ23

233

130

200

500

335

295

265

26

12-Φ23

304

210

250

550

405

355

320

30

12-Φ25

348

294

300

650

460

410

375

30

12-Φ25

390

367

350

750

520

470

435

34

16-Φ25

430

410

400

850

580

525

485

36

16-Φ30

468

461

450

950

640

585

545

40

20-Φ30

523

570

500

1025

705

650

608

44

20-Φ34

525

850

H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I

50

230

160

125

100

20

4-Φ18

160

22

65

290

180

145

120

22

8-Φ18

175

29

80

310

195

160

135

22

8-Φ18

185

38

100

350

230

190

160

24

8-Φ23

220

61

125

400

270

220

188

28

8-Φ25

248

96

150

480

300

250

218

30

8-Φ25

276

132

200

550

360

310

278

34

12-Φ25

350

213

250

650

425

370

332

36

12-Φ30

410

297

300

750

485

430

390

40

16-Φ30

430

372

350

850

550

490

448

44

16-Φ34

518

415

400

950

610

550

505

48

16-Φ34

560

480

450

1025

660

600

555

50

20-Φ34

582

610

500

1150

730

660

610

52

20-Φ41

618

920



公称通径DN

L

D

D1

D2

D6

b

f

f2

Z-Φd

H

WT(Kg)

H44H-40 H44W-40 H44W-40P H44W-40R H44W-40I 凹凸法兰

50

230

160

125

100

88

20

3

4

4-Φ18

169

22

65

290

180

145

120

110

22

3

4

8-Φ18

173

20

80

310

195

160

135

121

22

3

4

8-Φ18

185

38

100

350

230

190

160

150

24

3

4.5

8-Φ23

220

61

125

400

270

220

188

176

28

3

4.5

8-Φ25

248

96

150

480

300

250

218

204

30

3

4.5

8-Φ25

270

132

200

550

375

320

282

260

38

3

4.5

12-Φ30

342

213

250

650

445

385

345

313

42

3

4.5

12-Φ34

401

297

300

750

510

450

408

364

46

4

4.5

16-Φ34

423

372

350

850

570

510

465

422

52

4

5

16-Φ34

455

415

400

950

655

585

535

474

58

4

5

16-Φ41

510

480

H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I 凹凸法兰

50

300

175

135

105

88

26

3

4

4-Φ23

177

27

65

340

200

160

130

110

28

3

4

8-Φ23

197

37

80

380

210

170

140

121

30

3

4

8-Φ23

212

57

100

430

250

200

168

150

32

3

4.5

8-Φ25

248

89

125

500

295

240

202

176

36

3

4.5

8-Φ30

296

135

150

550

340

280

240

204

38

3

4.5

8-Φ34

330

184

200

650

405

345

300

260

44

3

4.5

12-Φ34

385

266

250

775

470

400

352

313

48

3

4.5

12-Φ41

445

396

300

900

530

460

412

364

54

4

4.5

16-Φ41

474

643

350

1025

595

525

475

422

60

4

5

16-Φ41

514

815

400

1150

670

585

525

474

66

4

5

16-Φ48

616

1234


, ,
