液动角式快开排泥阀(J744X-10C)
  产品名称: 液动角式快开排泥阀(J744X-10C)
  产品型号: J744X-10C


  咨询电话:021-51602595 黄经理
 相关产品
 隔膜角式快开排泥阀(JM744X-10C、JM644X-10)
 隔膜角式排泥阀(HB100S-10C)
 液动角式快开排泥阀(J744X-10C)


【产品名称:液动角式快开排泥阀】
【产品型号:J744X-10C】

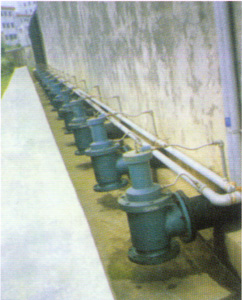

J744X液动角式快开排泥阀用于自来水公司或其他公司的各类水池,通常成排安装在沉定池底部外侧壁,用以排除池底沉淀的泥砂和污物。
【产品介绍】:
J744X液动角式快开排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成,液压缸是液体作为动力,活塞、阀杆作为开关。开启只需一分钟可打开阀板,此阀必须陪用手动换方阀或电磁可远距离控制排泥阀开关。
【工作原理】:
    J744X液动角式快开排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。
【产品特点】:
1、驱动液可采用气或水。
2、开启只需一分钟可打开阀板。
3、密封性强、开关灵活、检修方便、使用寿命长等特点。
【使用说明】:
1、工作压力:1.0Mpa
2、介质:水
3、液压缸工作压力:0.3-1.0
4、液压缸工作液:气、水
【主要部件材料】:
☆阀体:HT200
☆液压缸:HT200、304不锈钢
☆缸盖:HT200
☆阀板:HT200
☆阀杆:不锈钢
☆密封皮碗,耐磨丁晴橡胶

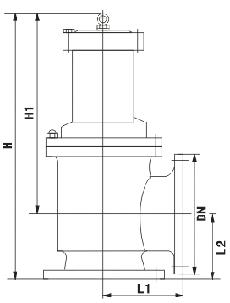

【外形尺寸表】:

公称通径DN

D

D1

L

H1

H

Z-4

进液接管G

80

195

160

135

115

460

4-18

1/2

100

215

180

145

125

500

8-18

1/2

150

280

240

185

155

630

8-23

1/2

200

335

295

225

185

750

8-23

1/2

250

390

350

250

240

835

12-23

1/2

300

440

400

280

245

970

12-23

1/2

350

500

460

340

275

1110

16-23

1/2

400

565

515

345

310

1220

16-25

1/2

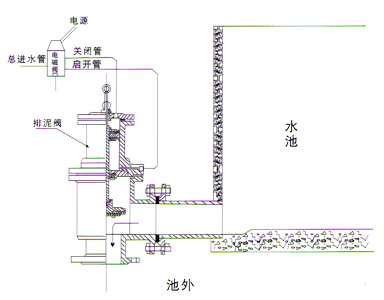

【安装示意图】:
