隔膜角式快开排泥阀(JM744X-10C、JM644X-10)
  产品名称: 隔膜角式快开排泥阀(JM744X-10C、JM644X-10)
  产品型号: JM744X-10C、JM644X-10C


  咨询电话:021-51602595 黄经理
 相关产品
 隔膜角式快开排泥阀(JM744X-10C、JM644X-10)
 隔膜角式排泥阀(HB100S-10C)
 液动角式快开排泥阀(J744X-10C)


【产品名称:隔膜角式快开排泥阀】
【产品型号:JM744X-10C、JM644X-10】
JM744X隔膜角式快开排泥阀用于自来水公司或其他公司的各类水池,通常成排安装在沉定池底部外侧壁,用以排除池底沉淀的泥砂和污物。
【产品介绍】:
JM744X隔膜角式快开排泥阀内部是由隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低,外部液动(气动)控制管路,集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂,作为排除水池内泥沙及污物用。
【工作原理】:
JM744X隔膜角式快开排泥阀有阀体,上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体作为动力,膜片、阀杆作为开关,利用手动换向阀或电磁阀可远距离控制排泥阀开关。
【产品特点】:
1、驱动液可采用气或水。
2、开启只需一分钟可打开阀板。
3、密封性强、开关灵活、检修方便、使用寿命长等特点。
【技术参数】:
1、介质:水
2、使用温度:常温
3、工作压力:1.0Mpa
4、隔膜室工作压力:0.3-1.0
5、隔膜室工作液:气、清水
【主要部件材料】:
阀    体:HT200
隔膜上腔:HT200
隔膜下腔:HT200
阀    板:HT200
阀    杆:不锈钢
拼    帽:A3钢
隔 膜 片:耐磨丁晴橡胶和尼龙
【外形尺寸表】:



尺寸规格

D

D1

L

H1

H

Z-

进液接管G

80

195

160

210

135

115

330

4×18

1/2

100

215

180

240

145

125

360

8×18

1/2

150

280

240

315

185

155

450

8×23

1/2

200

335

295

400

220

185

545

8×23

1/2

250

390

350

460

250

215

610

12×23

1/2

300

440

400

555

280

240

680

12×23

1/2

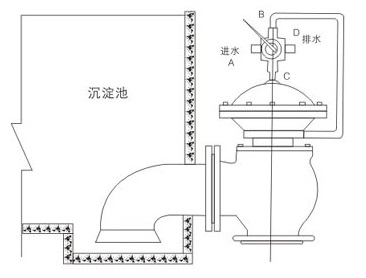

【安装示意图】:
