【产品名称：无衬里隔膜阀】
【产品型号：EG41W-16C】
EG41W无衬里隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封。
【产品介绍】：
EG41W无衬里隔膜阀用于控制非腐蚀性或一般腐蚀性介质，弹性密封的开闭件。
【工作原理】：
EG41W无衬里隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
【产品特点】：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。

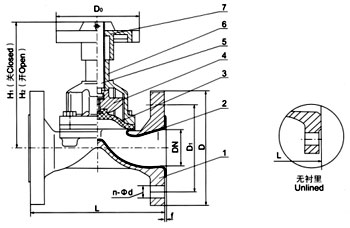

部件列表：1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7.手轮
【主要连接尺寸】：
公称通径
DN | 公称压力
MPa | 工作压力
MPa | L
mm | D
mm | D1
mm | n-Фd
mm | f
mm | H1
mm | H2
mm | D0
mm | 重量
Kg/kilos | 15 |
1.6 |
1.6 | 108 | 95 | 65 | 4-14 | 2 | 90 | 99 | 66 | 2 | 20 | 117 | 105 | 75 | 4-14 | 2 | 93 | 103 | 66 | 3 | 25 | 127 | 115 | 85 | 4-14 | 2 | 100 | 112 | 66 | 4 | 32 | 146 | 140 | 100 | 4-18 | 2 | 127 | 144 | 96 | 6.5 | 40 | 159 | 150 | 110 | 4-18 | 2 | 136 | 56 | 96 | 7.5 | 50 | 190 | 165 | 125 | 4-18 | 2 | 151 | 177 | 96 | 10 | 65 |
