【产品名称：内螺纹隔膜阀】
【产品型号：G11W-16P】
G11W内螺纹隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封。
【产品介绍】：
G11W内螺纹隔膜阀阀体采用304、316不锈钢铸造，多种螺纹标准，用于控制非腐蚀性或一般腐蚀性介质。
【工作原理】：
G11W内螺纹隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
【产品特点】：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。

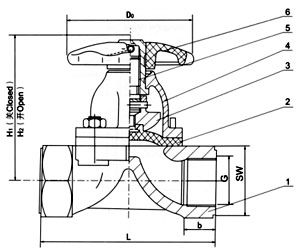

部件列表：1．阀体 2．隔膜 3．阀瓣 4．阀杆 5．阀盖 6、手轮
【主要连接尺寸】：
公称通径 | 公称压力
MPa | 工作压力
MPa | L
mm | SW
mm | b
mm | H1
mm | H2
mm | D0
mm | 重量
Kg/kilos | DN | G | 8 | 1/4 |
1.6 |
1.6 | 50 | 20 | - | 60 | 66 | 45 | 0.6 | 10 | 3/8 | 50 | 24 | - | - | - | 45 | 0.7 | 15 | 1/2 | 65 | 38 | 8 | 84 | 92 | 50 | 0.8 | 20 | 3/4 | 85 | 40 | 12 | 93 | 103 | 50 | 1.1 | 25 | 1 | 110 | 48 | 18 | 106 | 120 | 66 | 1.9 | 32 | 1 1/4 | 120 | 58 | 18 | 137, | 156 | 96 | 3.3 | 40 | 1 1/2 | 140 | 69 | 18 | 142 | 163 | 96 | 4.2 | 50 | 2 | 165 | 85 | 20 | 167 | 192 | 96 | 5.8 | 65 | 2 1/2 | 1.0 | 203 | 60 | 20 | 190 | 225 | 165 | 9.5 | 80 | 3 | 254 | 105 | 32 | 206 | 246 | 230 | 16.2 |
|
