【产品名称：直通式衬胶隔膜阀】
【产品型号：G46J-10、EG46J】
G46J直通式衬胶隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封。
【产品介绍】：
G46J直通式衬胶隔膜阀没有堰，流体在阀门内腔直流，适用于某些粘性流体、水泥浆以及沉淀性流体。衬里材料的多样性，适用于各种介质，并有强度高、耐腐蚀性能好的特点。
【工作原理】：
G46J直通式衬胶隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
【产品特点】：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、流体通道是直的，因此流体损失更小，磨损更小。
5、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。

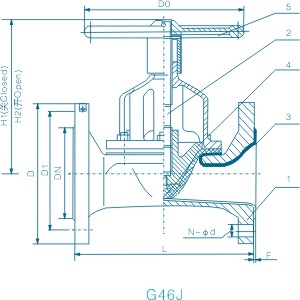

【零部件名称】： 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | Z | C | P | R | PL | PL | 1 | 阀体、阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | 2 | 阀瓣、阀杆 | HT250 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | 3 | 衬里、阀座 | 天然胶（Natural rubber）、丁基胶（Isobutylene-isoprene rubber）、PTFE（F4）、FEP（F46） | 4 | 隔膜 | 橡胶、氟塑料Rubber, fluoro plastic | 5 | 手轮 | HT250 |
【主要连接尺寸】：
公称压力 (Map) | 工作压力 (Map) | 通径 | L | D | D1 | N-φd | F | H1 | H2 | D0 | 重量 (KG) | mm | inch |
1.0 |
1.0 | 20 | 3/4 | 117 | 105 | 75 | 4-14 | 2 | 150 | 150 | 120 |
| 25 | 1 | 127 | 115 | 85 | 4-14 | 2 | 150 | 150 | 120 | 3.5 | 32 | 11/4 | 146 | 140 | 100 | 4-18 | 2 | 152 | 152 | 120 | 5 | 40 | 11/2 | 159 | 150 | 110 | 4-18 | 2 | 152 | 152 | 120 | 6 | 50 | 2 | 190 | 165 | 125 | 4-18 | 2 | 163 | 163 | 230 | 8.5 | 65 | 21/2 | 216 | 185 | 145 | 4-18 | 2 | 205 | 205 | 230 | 16 | 80 | 3 | 254 | 200 | 160 | 8-18 | 2 | 220 | 220 | 280 | 22 | 100 | 4 | 305 | 220 | 180 | 8-18 | 3 | 262 | 262 | 280 | 32 | 0.6 | 125 | 5 | 356 | 250 | 210 | 8-18 | 3 | 290 | 290 | 368 | 43.5 | 150 | 6 | 406 | 285 | 240 | 8-22 | 3 | 368 | 368 | 483 | 65 | 200 | 8 | 521 | 340 | 295 | 8-22 | 3 | 410 | 410 | 483 | 112.5 | 0.4 | 250 | 10 | 635 | 395 | 350 | 12-22 | 5 | 479 | 479 | 560 | 192.5 | 300 | 12 | 749 | 445 | 400 | 12-22 | 5 | 550 | 550 | 560 | 296 | 350 | 14 | 787 | 505 | 460 | 16-22 | 5 | 550 | 550 | 560 |
| 0.25 | 400 | 16 | 914 | 565 | 515 | 16-26 | 5 |
|
| 640 |
|
|
