【产品名称：直流式衬胶隔膜阀】
【产品型号：G45J-10】
G45J直流式衬胶隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封。
【产品介绍】：
G45J直流式衬胶隔膜阀为了改变直通式曲折的流体通道，把阀座孔与阀体设计成一定角度，使流道变得与轴线更平直，以减少压力损失，更有防止水锤之作用。
【工作原理】：
G45J直流式衬胶隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
【产品特点】：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、流体通道是直的，因此流体损失更小，磨损更小。
5、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。

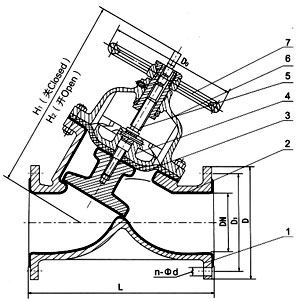

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮
【主要尺寸及重量】：
DN
mm | 公称压力
MPa | 工作压力
MPa | L
（mm） | D
（mm） | D1
（mm） | n-φd
（mm） | F
（mm） | H1
（mm） | H2
（mm） | D0
（mm） | 重量 （kg） | 25 |
0.6 |
0.6 | 145 | 115 | 85 | 4-14 | 2 | 178 | 190 | 120 | - | 32 | 160 | 140 | 100 | 4-18 | 2 | 196 | 217 | 140 | - | 40 | 180 | 150 | 110 | 4-18 | 3 | 196 | 217 | 140 | 14 | 50 | 210 | 165 | 125 | 4-18 | 3 | 219 | 240 | 200 | 20 | 65 | 250 | 185 | 145 | 4-18 | 3 | 264 | 272 | 200 | 29 | 80 | 300 | 200 | 160 | 4-18 | 3 | 285 | 315 | 280 | 42 | 100 | 350 | 220 | 180 | 8-18 | 3 | 352 | 383 | 320 | 61 | 125 | 400 | 250 | 210 | 8-18 | 3 | 470 | 515 | 320 |
| 150 |
0.4 | 460 | 285 | 240 | 8-22 | 3 | 508 | 554 | 400 | 150 | 200 | 570 | 340 | 295 | 8-22 | 4 | 602 | 660 | 500 | 236.5 | 250 | 680 | 395 | 350 | 12-22 | 4 | 708 | 786 | 500 | - | 300 | 790 | 445 | 400 | 12-22 | 4 |
|
|
|
|
|
